1. 如图甲所示,电源电压保持不变,$R_{2}$是定值电阻。闭合开关,将滑动变阻器$R_{1}$的滑片从最右端滑到最左端,电压表示数$U与电流表示数I$的变化关系如图乙所示,下列说法正确的是 (C)
A.电源电压为10V
B.电路中允许通过的最大电流为0.5A
C.变阻器$R_{1}$接入电路的最大阻值为100Ω
D.定值电阻$R_{2}$的阻值为40Ω

答案： C

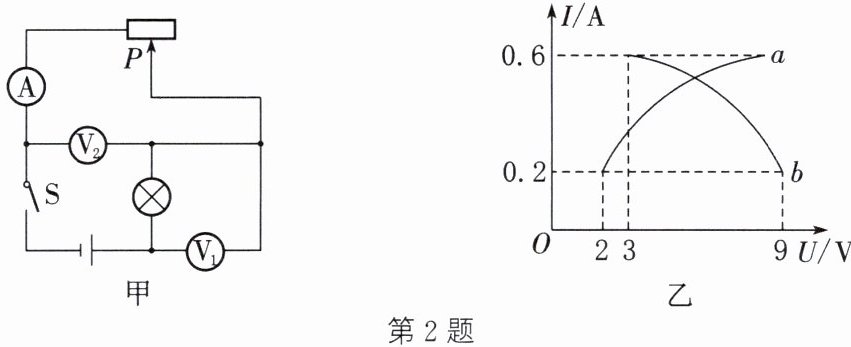

2. (易错题)(2023·鄂州)如图甲所示,电源电压恒定,闭合开关S后,将滑动变阻器的滑片从最右端移至灯正常发光的位置,此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是 ( B )

A.曲线$a是电流表示数与电压表V_{2}$示数的关系图像
B.电源电压为11V
C.灯正常发光时的电流为0.2A
D.滑动变阻器的最大阻值是15Ω

答案： B [易错分析]正确判断出电流表示数与两电压表示数对应的关系图像。当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表 $ V_{2} $ 的示数最大，灯泡两端的电压最小即电压表 $ V_{1} $ 的示数最小，据此判断出电流表与两电压表示数变化对应的关系图像。

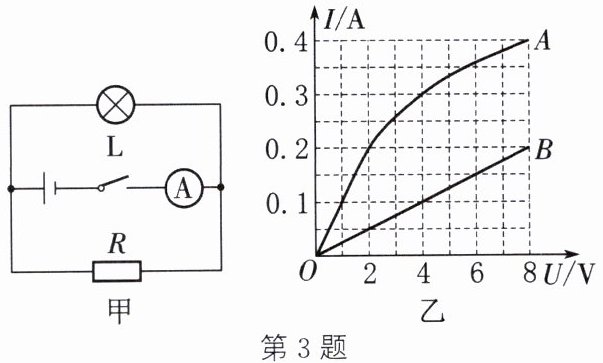

3. 将小灯泡L和定值电阻R接在如图甲所示的电路中,两者的I-U关系图像如图乙所示,其中图线B(A/B)表示电阻R的I-U关系,电阻R的阻值为40Ω;若电源电压为4V,则电流表示数为0.4A;若电流表示数为0.25A,则电源电压为2V。

答案： B 40 0.4 2

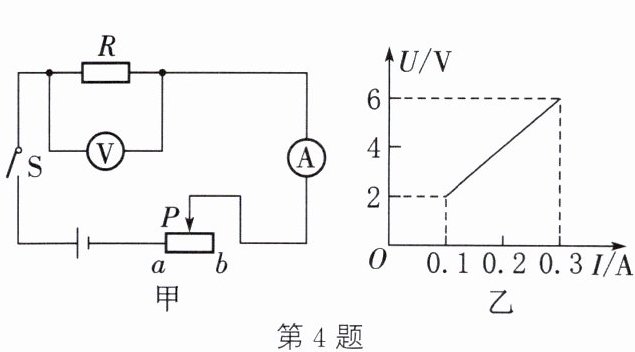

4. 如图甲所示的电路中,电源电压保持不变,闭合开关后,滑片P由b端滑到a端,电压表示数U与电流表示数I的变化关系如图乙所示,则定值电阻为20Ω,滑动变阻器最大阻值为40Ω,电源电压为6V。

答案： 20 40 6
