《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

1. 下列四种不同的电阻接法,已知$R_{1}\lt R_{2}$,其中总阻值最小的一种接法是 (B)

答案： B

2. 如图所示,$R_{1}$的电阻是 30 Ω,$R_{2}$的电阻是 20 Ω,闭合开关 S,断开开关$S_{1}$时,电流表的示数是0.3 A,再闭合开关$S_{1}$时,电流表的示数是 (B)
A.0.3 A
B.0.5 A
C.0.6 A
D.0.2 A

答案： B

3. 如图所示电路中,电源电压保持不变,已知$R_{1}:R_{2}= 2:1$,则下列说法正确的是 (B)

A.通过$R_{1}$、$R_{2}的电流之比为2:1$
B.电流表$A_{1}$、$A_{2}的示数之比为3:2$
C.电阻$R_{1}$、$R_{2}两端的电压之比为2:1$
D.电流表$A_{1}$、$A_{2}的示数之比为2:1$

答案： B

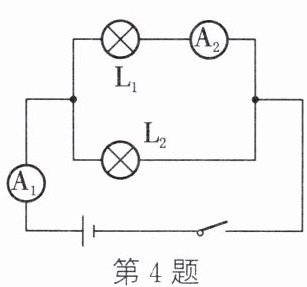

4. (2024·滨州)如图所示,电源电压为 3 V,闭合开关后,电流表$A_{1}$的示数为 0.6 A,电流表$A_{2}$的示数为 0.2 A,则通过灯泡$L_{2}$的电流为0.4A,灯泡$L_{1}$的阻值为15Ω。

答案： 0.4 15

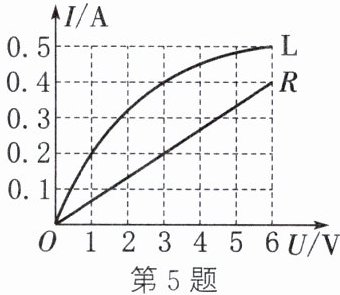

5. (2024·龙东地区)如图为灯泡 L 和定值电阻 R 的 I-U 图像,若将 L 和 R 并联在电源电压为 3 V的电路中,干路电流为0.6A;若将其串联在电源电压为 4 V 的电路中,L 和 R 的阻值之比为1:3。

答案： 0.6 1:3

6. 如图所示电路,电阻$R_{1}$、$R_{2}$并联接到电压为 U 的电源两端。闭合开关 S 后,通过电阻$R_{1}$、$R_{2}的电流分别为I_{1}$、$I_{2}$,电路的总电流为 I。若电路中$R_{1}= 20Ω$,$R_{2}= 30Ω$,电源电压为 3 V。求电路的总电流 I。

答案： 若电路中 $ R_1 = 20 \Omega $，$ R_2 = 30 \Omega $，则 $ \frac{1}{R} = \frac{1}{20 \Omega} + \frac{1}{30 \Omega} $，解得总电阻 $ R = 12 \Omega $，电路的总电流 $ I = \frac{U}{R} = \frac{3 V}{12 \Omega} = 0.25 A $

7. 有两个阻值不同的定值电阻R_{1}、R_{2},它们的电流随电压变化的 I-U 图像如图所示,若R_{1}、R_{2}串联后的总电阻为R_{串},并联后的总电阻为R_{并},则下列说法中不正确的是(C)

A.$R_{1}＞R_{2}$
B.$R_{并}$在Ⅲ区域
C.$R_{串}$在Ⅱ区域
D.$R_{串}$在Ⅰ区域

答案： C
