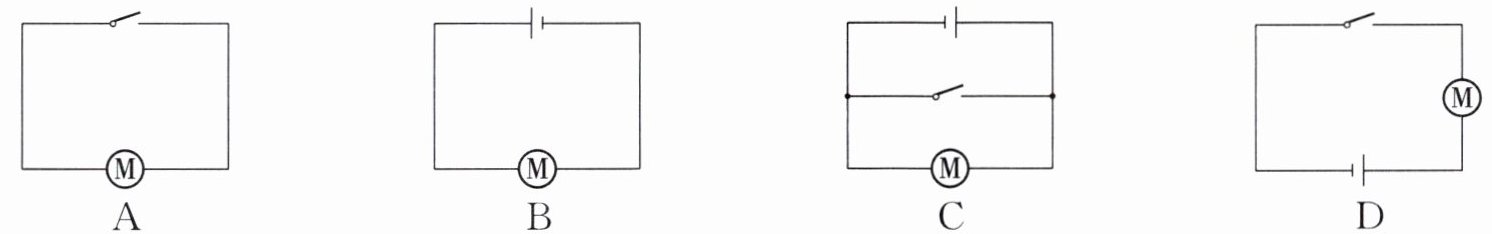

6. 小明设计了一个由干电池供电、开关控制微型电动机工作的简单电路,下列电路图正确的是(D)

答案： D

7. 小彬连接了如图所示的电路,下列有关此电路的说法正确的是(B)
A.$ S_1 $ 断开,$ S_2 $ 闭合时,电路是断路
B.$ S_1 $ 闭合,$ S_2 $ 断开时,小灯泡发光
C.$ S_1 $ 和 $ S_2 $ 都闭合时,小灯泡将烧坏
D.$ S_1 $ 和 $ S_2 $ 都断开,电路中仍有电流通过

答案： B

8. 某组同学在做“探究小灯泡发光”的实验,他们有一个小灯泡(如图甲所示)和一些新的干电池。图乙中能使灯泡发光的是图C,属于短路的是图A、D,属于断路的是图B。(填字母)

答案： C A、D B

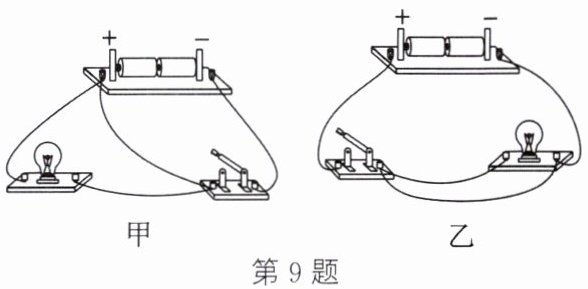

9. 如图甲、乙所示,各有一根导线接错而使小灯泡被短接,请把这根导线找出来,在上面画“×”。

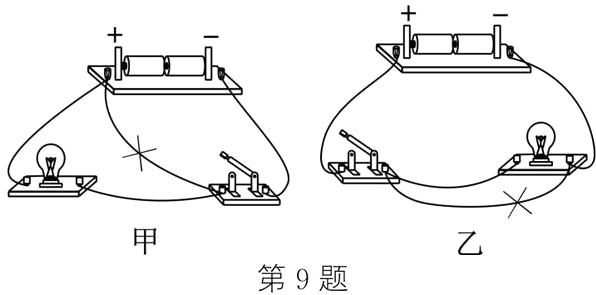

答案：
如图所示

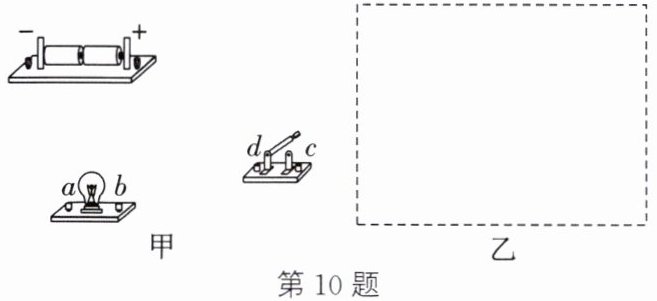

10. 在“使一个灯泡亮起来”的活动中:
(1) 用笔画线代替导线将如图甲所示的电源、灯泡、开关连接起来,使开关闭合时灯泡发光,并在如图乙所示的虚线框内画出相应的电路图。
(2) 连接电路的过程中,开关应该______。
(3) 要让灯泡发光,必须闭合开关,形成______(通路/短路/断路)。
(4) 某实验小组的同学连接好电路之后,闭合开关,发现灯泡不亮。于是,小文用一根导线检查故障所在:
① 闭合开关,将导线短暂连在 $ a $、$ b $ 之间,发现灯不亮。
② 闭合开关,将导线短暂连在 $ b $、$ c $ 之间,灯仍不亮。
③ 闭合开关,将导线短暂连在 $ c $、$ d $ 之间,灯亮了。
根据以上操作分析:电路故障出现在______,故障是______。

答案：

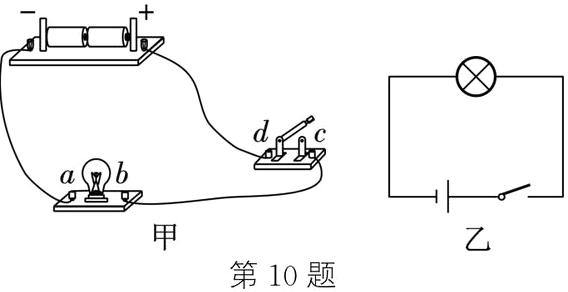

（1）如图所示 （2）断开 （3）通路 （4）c、d间（或开关处） 开关断路（或开关接触不良）
