《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

6. (易错题)在如图所示的电路中,电源电压不变,闭合开关,电路正常工作。但过了一段时间,小灯泡发生断路,这时 (A)
A.电压表示数变大,电流表示数变小
B.电压表示数变大,电流表示数变大
C.电压表示数变小,电流表示数变大
D.电压表示数变小,电流表示数变小

答案： 6. A [易错分析]当串联电路发生断路时,各用电器在电路中相当于导线,因此电压表通过电阻和闭合的开关与电源的两极相连,故电压表有示数,并且为电源电压。

7. 在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,关于电路中的故障,下列判断中正确的是 (D)
A.可能是灯L断路,电流表的示数变小
B.可能是电阻R短路,电压表的示数变大
C.可能是灯L短路,电压表的示数变大
D.可能是电阻R断路,电流表的示数变小

答案： D

8. 已知力敏电阻的阻值随所受压力的增大而减小,下列电路中,闭合开关,随着压力增大,电表示数同时也增大的电路是 (C)

答案： C

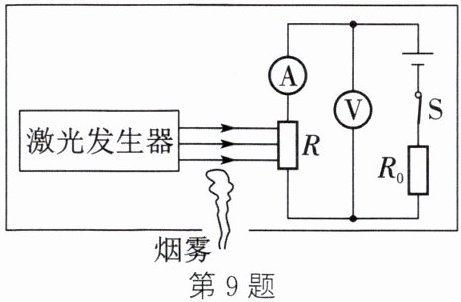

9. (2023·聊城)如图所示为列车上烟雾报警器的简化原理图。其内装有一个激光发生器及带有一光敏电阻R的电路,其中电源电压恒定,$R_{0}$为定值电阻。有烟雾产生时,激光被烟雾遮挡而使光敏电阻的阻值发生变化,从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法中正确的是 (C)

A.光敏电阻R的阻值随光照强度的减弱而增大
B.烟雾越浓,电流表示数越小
C.烟雾越浓,电压表示数越小
D.若要提高警报灵敏度,则可以适当增大$R_{0}$的阻值

答案： C
