《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

1. 将$L_{1}$、$L_{2}$、$L_{3}$三盏灯串联在电路中,发现$L_{1}$最暗,$L_{2}$较亮,$L_{3}$最亮,则通过三盏灯的电流大小关系为 (B)
A.$I_{1}＞I_{2}＞I_{3}$
B.$I_{1}= I_{2}= I_{3}$
C.$I_{1}＜I_{2}＜I_{3}$
D.无法判断

答案： B

2. 在“探究串联电路中的电流”实验中,某同学用电流表分别测出图中$a$、$b$、$c$三处的电流大小,为了进一步探究$a$、$b$、$c$三处的电流大小有什么关系,他下一步的操作应该是 (D)
A.将电源两极对调,再次测量$a$、$b$、$c$三处的电流
B.改变开关$S$的位置,再次测量$a$、$b$、$c$三处的电流
C.将图中两只灯泡的位置互换,再次测量$a$、$b$、$c$三处的电流
D.换用不同规格的灯泡,再次测量$a$、$b$、$c$三处的电流

答案： D

3. 如图所示,将电压表先后并接在$AB$处、$BC$处、$AC$处,当开关$S$闭合后,电压表读数最大时,是接在 (A)
A.$A$、$C$处
B.$A$、$B$处
C.$B$、$C$处
D.三处一样大

答案： A

4. 有一种节日彩灯由20只小灯泡串联而成,如果电源插头处的电流为200mA,那么通过每一只小灯泡的电流为0.2A,你这样判断的理由是串联电路中电流处处相等。

答案： 0.2 串联电路中电流处处相等

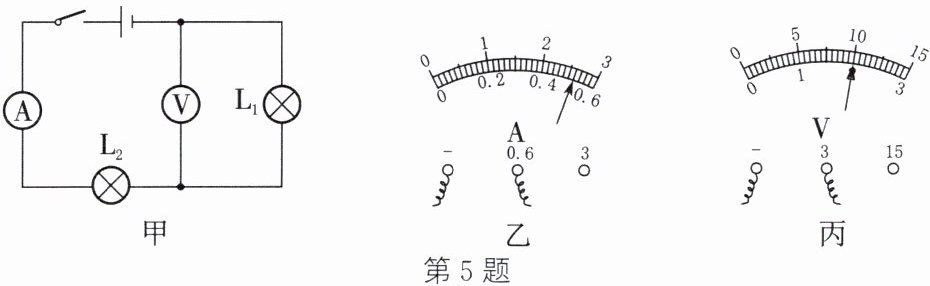

5. 如图甲所示的电路中,电源由三节新干电池(每节均按1.5V计)串联组成。闭合开关后,两灯泡均发光,电流表的示数如图乙所示,电压表$V$指针如图丙所示。则：

(1)流过灯$L_{1}$的电流是0.52A。(2)$L_{1}和L_{2}$两端的电压分别是2V、2.5V。

答案：
(1) 0.52
(2) 2 2.5

6. 如图所示,电源电压保持不变,当开关$S_{1}$闭合、$S_{2}$断开时,电压表的示数为3V；当开关$S_{1}$断开、$S_{2}$闭合时,电压表的示数为5V,则灯$L_{1}$两端的电压为2V,灯$L_{2}$两端的电压为3V。

答案： 2 3

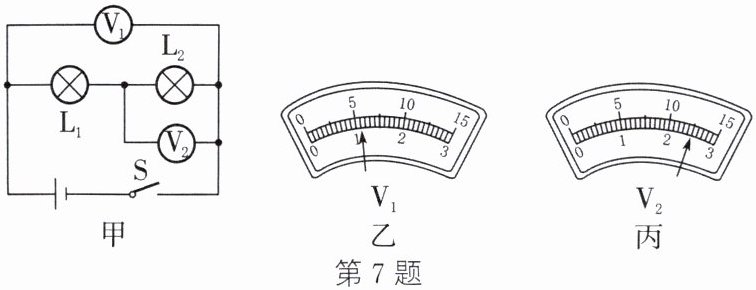

7. 如图甲所示的电路中,电压表所用的量程不明,当开关$S$闭合后,电压表$V_{1}和V_{2}$的示数分别如图乙、丙所示,则电压表$V_{1}$用的量程是0～15V,电压表$V_{2}$用的量程是0～3V,小灯泡$L_{1}两端的电压U_{1}= $3V。

答案： 0～15 0～3 3
