《2025年通城学典课时作业本九年级物理上册苏科版苏州专版》

9. (2024·苏州高新区二模)在图中,画出动力臂$l_{1}和阻力F_{2}$。

答案：

10. 如图所示,$O$为支点,$l_{1}为动力F_{1}$的力臂,请作出此杠杆的动力$F_{1}和阻力F_{2}$的示意图。

答案：

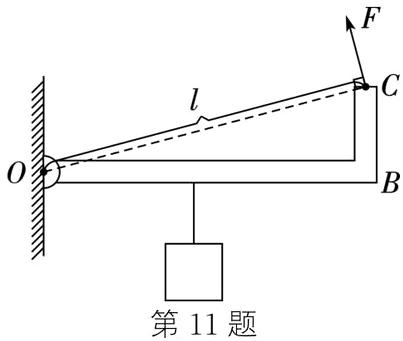

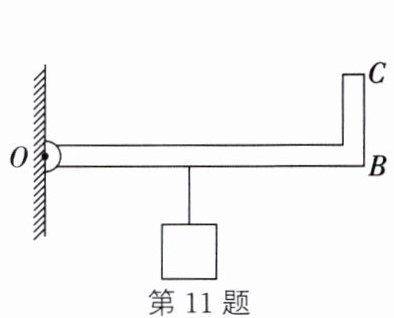

11. (2024·苏州姑苏校级模拟)画出图中杠杆平衡时,作用在杠杆上的最小力和该力的力臂。

答案：

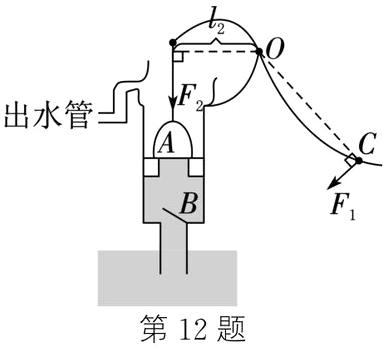

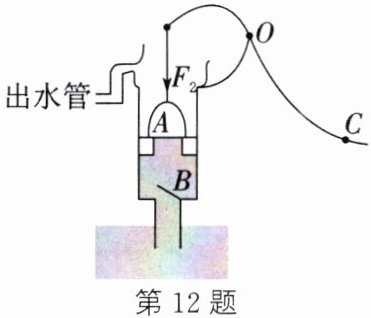

12. (2023·眉山)学校组织学生参加劳动实践活动,在基地发现了一台活塞式抽水机,在杠杆上的$C$处用力便可取水。请在图中画出:
(1)阻力$F_{2}的力臂l_{2}$。
(2)在$C处所用最小力F_{1}$的示意图。

答案：

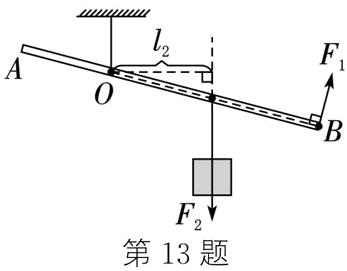

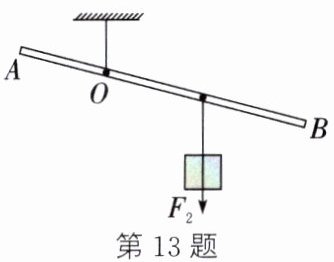

13. (2024·苏州姑苏校级段考)轻质杠杆上挂了一个重物,$O$为支点,为了使杠杆保持如图所示静止,请在杠杆上画出所施加最小的动力$F_{1}$的示意图,并作出$F_{2}的力臂l_{2}$。

答案：

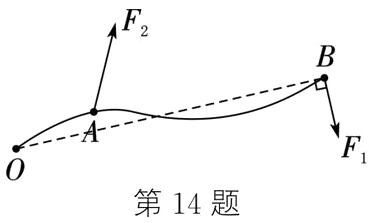

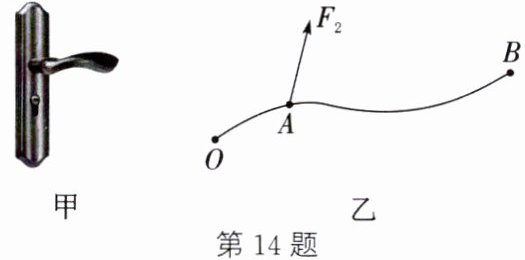

14. (2024·苏州吴江校级段考)日常生活中的门把手如图甲所示,握住门把手向下压可以打开门,此时门把手可以看成如图乙所示的一个杠杆,$O$为支点,$F_{2}$为阻力,请在图乙中画出作用在$B点的最小动力F_{1}$的示意图。

答案：

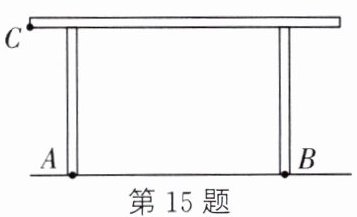

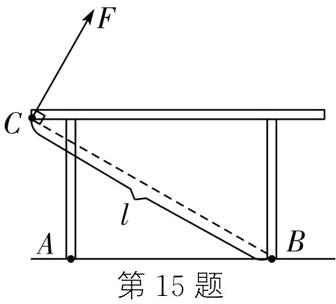

15. 如图所示,在$C点用力把桌腿A$抬离地面时,桌腿$B$始终没有移动,请在$C点画出最小作用力F及其力臂l$的示意图。

答案：

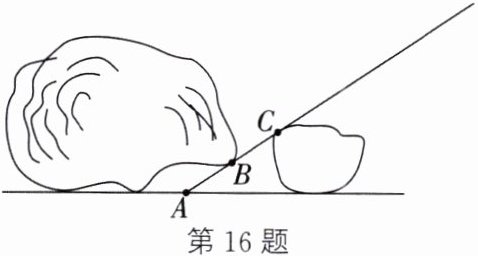

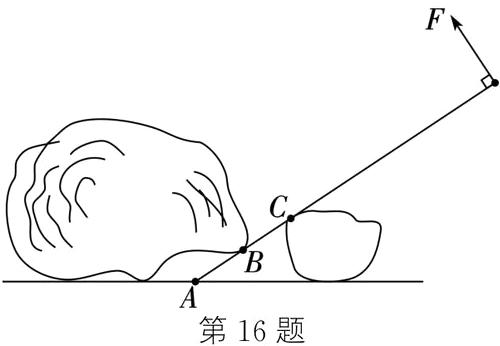

16. (2024·苏州太仓期末)如图,用撬棒撬石头,用向上、向下的力都可以撬起石头,其中$AB= BC$。画出撬石头的最小动力$F$。

答案：
