8. 如图所示为一轻质硬棒,在A点悬挂重物G,在C点作用一拉力F,使硬棒水平静止,则硬棒的支点可能在 (D)
A.A点
B.B点
C.C点
D.D点

答案： D

9. 如图所示为指甲剪的示意图,F是剪指甲时施加的一个力,则下列关于指甲剪的说法正确的是 (C)
A.指甲剪只由一个杠杆组成
B.指甲剪由两个杠杆组成
C.对杠杆ABC,若以B为支点,则动力臂是l
D.对杠杆ABC,若以B为支点,则动力臂是BC

答案： C

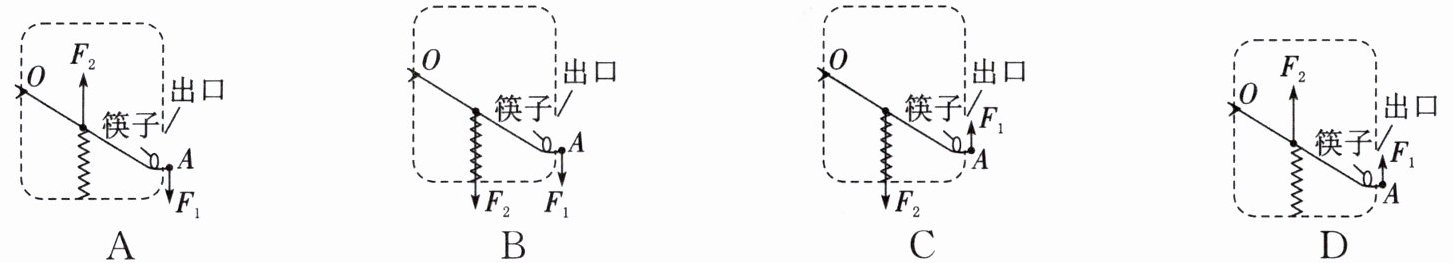

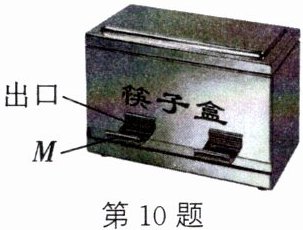

10. (2024·苏州工业园区校级期中)小科在如图的筷子盒M处施力时,会有筷子从出口滚出。以下能正确表示按下筷子盒时杠杆示意图的是 (A)

答案： A

11. 在列车上,列车员推着餐车销售物品。如图甲所示,当餐车的前轮遇到障碍物时,他向下按扶把,这时餐车可视为杠杆,支点在后轮;如图乙所示,当后轮遇到障碍物时,他向上提扶把,这时餐车可视为杠杆,支点在前轮。(前轮/后轮)

答案： 后轮 前轮

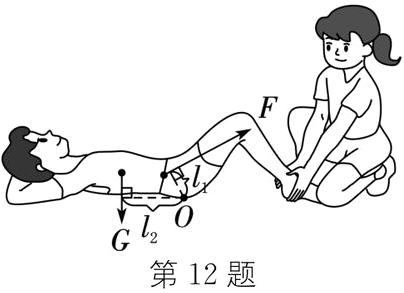

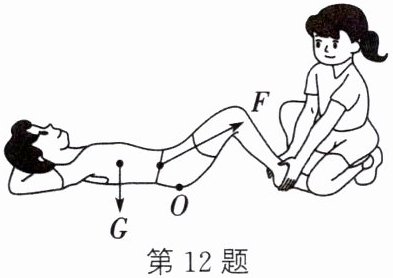

12. (2024·苏州姑苏区考)如图所示是仰卧起坐时的情景,人体可看成杠杆模型,O为支点,肌肉的拉力F为动力,请画出动力臂$l_1和阻力臂l_2。$

答案：
如图所示
　　　　　　

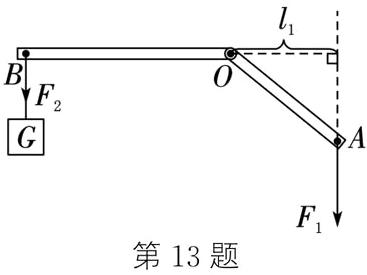

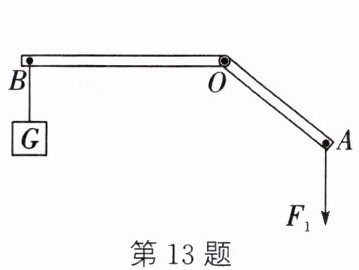

13. (2023·南通)如图,杠杆AOB保持静止,O为支点,请作出动力$F_1的力臂l_1和阻力F_2。$

答案：
如图所示
　　　　　　

14. (2024·苏州虎丘校级段考)如图所示,杠杆在力$F_1、$$F_2作用下处于平衡状态,l_1为F_1$的力臂。请在图中作出$F_2的力臂l_2及力F_1。$

答案：
如图所示
