14.如图8所示,闭合开关S时,小电灯$L_1、$$L_2$都不亮,用一段导线的两端接触a、b两点时,两灯都不亮；接触b、c两点时,两灯都不亮；接触c、d两点时,两灯都亮,对此,下列判断中正确的是(
D
)A. 灯$L_1$断路B. 灯$L_2$断路C. 灯$L_1$短路D. 开关S断路
答案：
D

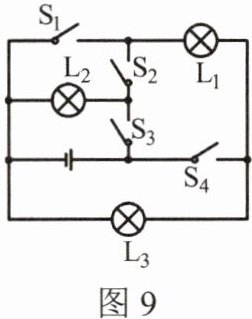

15.在如图9所示的电路图中,下列说法中正确的是(
AC
)A. 只闭合开关$S_1、$$S_4$时,只有$L_1、$$L_3$亮,且两灯并联B. 只闭合开关$S_3、$$S_4$时,只有$L_2、$$L_3$亮,且两灯串联C. 只闭合开关$S_1、$$S_2、$$S_3$时,电源短路D. 只闭合开关$S_2、$$S_3、$$S_4$时,三个灯均亮
答案：
AC
16.如图10所示的电饭锅具有加热和保温两种工作状态,内部电路由一根电热丝和两只开关组成,开关$S_1$受温度控制,标准大气压下,当温度低于65℃时自动闭合,高于85℃时自动断开；开关$S_2$须手动闭合,按下按钮时$S_2$闭合,当温度升高到103℃时$S_2$自动断开,此后不能自动闭合。下列判断正确的是(
AD
)A. 用电饭锅烧冷水,不按下按钮,水也能被加热B. 用电饭锅烧冷水,按下按钮,水被烧开后,温度保持在65℃-85℃之间C. 用冷水煮饭,按下按钮后,只有$S_2$是闭合的D. 用电饭锅烧冷水,按下按钮,水温不会升高到103℃
答案：
AD
17.(2024•内蒙古)塑料尺与头发摩擦后能吸起纸屑,说明塑料尺带了
电荷
。饮料吸管和餐巾纸摩擦后,吸管带负电,说明摩擦过程中餐巾纸
(选填“吸管”或“餐巾纸”)失去电子。
答案：
电荷 餐巾纸

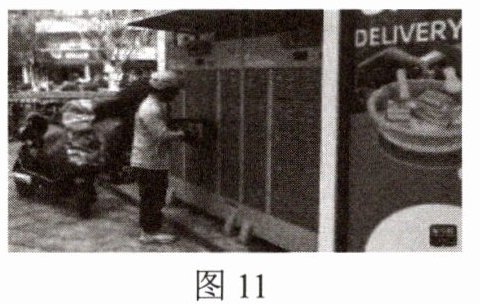

18.如图11所示是共享换电柜,当电动车没电时,可以通过手机扫码将换电柜中充满电的蓄电池与没电的蓄电池进行更换。图中柜面上有12个充电柜,充电时蓄电池相当于电路中的
用电器
(选填“用电器”或“电源”),将电能转化为化学
能；各充电柜中的蓄电池之间是并联
(选填“串联”或“并联”)的。
答案：
用电器 化学 并联

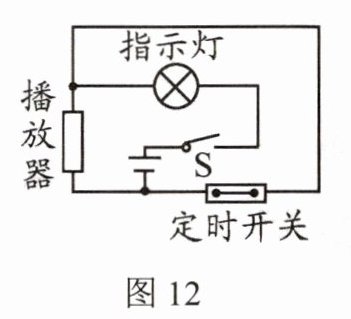

19.如图12所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间,自动断开的开关。闭合开关S,当“定时开关”处于闭合状态时,指示灯
会
(选填“会”或“不会”)亮,播放器不会
(选填“会”或“不会”)播放音乐；到达设定时间,“定时开关”处于断开
(选填“闭合”或“断开”)状态,“播放器”播放音乐。
答案：
会 不会 断开
20.如图13所示,当开关$S_1$闭合、$S_2$断开时,电路处于
通路
状态,当开关$S_1、$$S_2$都闭合时,电路处于短路
状态(均选填“通路”“断路”或“短路”)。
答案：
通路 短路
21.如图14所示,要使灯$L_1$和灯$L_2$串联在电路中,应闭合的开关是$
$S_3$
；$要使灯$L_1$和灯$L_2$并联在电路中,应闭合的开关是$S_1、$$S_2
；$开关$S_2、$$S_3
$不能同时闭合,会造成电源短路。
答案：
$S_3$ S_1、$$S_2 S_2、$$S_3
