《2026年育才金典九年级物理全一册教科版》

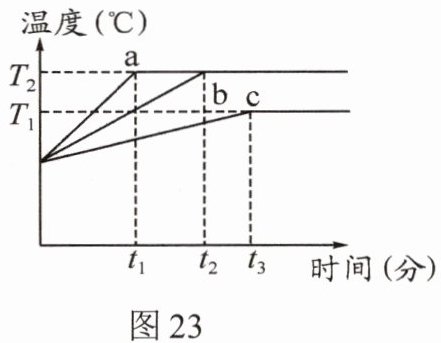

1. 如图所示是用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象,其中a、c质量相同。下列对图象的分析正确的是(D)
A．$t_1$~$t_2$时间内物质a的温度不变,内能不变
B．a的比热容大于c的比热容
C．a物质的沸点高于c物质
D．如果a、b是同种物质,b的质量大于a的质量

答案： D

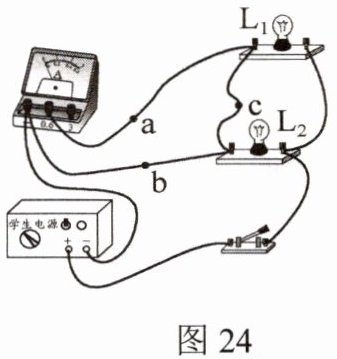

2. 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是(C)
A．撤掉导线a,电流表测量的是电路的总电流
B．撤掉导线a,电流表测量的是小灯泡$L_1$的电流
C．撤掉导线c,电流表测量的是小灯泡$L_1$的电流
D．撤掉导线b,电流表测量的是小灯泡$L_2$的电流

答案： C

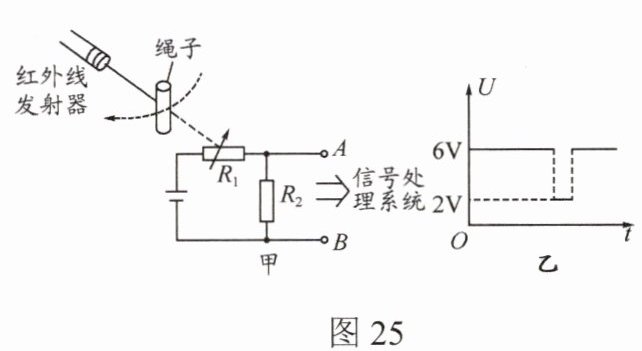

3. 为了能自动记录跳绳的次数,某科技小组设计了一种自动计数器,其简化电路如图甲所示,$R_1$是一种光敏元件,每当绳子挡住了射向$R_1$的红外线时,$R_1$的电阻会变大,自动计数器会计数一次,信号处理系统能记录AB间每时刻的电压。若已知电源电压为12V,某时段AB间的电压随时间变化的图象如图乙所示,则下列说法正确的是(D)
A．AB两端电压为6V时,跳绳自动计数器会计数一次
B．绳子挡住了射向$R_1$的红外线时,$R_1和R_2$的阻值相等
C．绳子没有挡住射向$R_1$的红外线时,$R_1两端的电压是R_2$两端电压的3倍
D．绳子挡住了射向$R_1$的红外线时,$R_1两端的电压是R_2$两端电压的5倍

答案： D

4. 某同学利用如图甲所示的电路进行实验,电源电压恒为3V,更换5个定值电阻$R_x$,得到如图乙所示的图象。以下有关叙述正确的是(BC)
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持2.5V不变
C．滑动变阻器阻值变化范围为1~5Ω
D．将$R_x$从5Ω换成10Ω后,应将滑片P向左移

答案： BC

5. 如图所示,电源电压保持不变,电流表的量程为0～0.6A,电压表的量程为0～15V,$R_1= 15Ω$,滑动变阻器$R_2$的规格为“60Ω 1A”。闭合开关$S_1$,断开开关$S_2$、$S_3$,电流表示数为0.4A；闭合开关$S_3$,断开开关$S_1$、$S_2$,滑动变阻器滑片置于中点位置时,电压表的示数为4V。则下列判断正确的是(BC)
A．电源电压为8V
B．$R_3$的阻值为15Ω
C．闭合$S_1$、$S_2和S_3$,在电路安全的前提下,滑动变阻器$R_2$的阻值范围为30Ω～60Ω
D．只闭合$S_3$,断开$S_1$、$S_2$,滑动变阻器的滑片向左移动时,电压表与电流表的示数的比值变小

答案： BC
