31. 某小组同学利用如图23所示电路探究串联电路中的电压关系。
(1)下列操作不正确的是( )
A. 连接电路时,开关S处于断开状态
B. 连接电压表时,试触后再选择合适量程
C. 将电压表A接点连线转接至C接点,测量$L_2$两端电压
(2)测量灯泡$L_1$两端电压时,两灯突然熄灭,电压表示数变为0,若故障可能是由某只灯泡短路或开路引起的,则发生故障的灯泡及故障类型是_____。

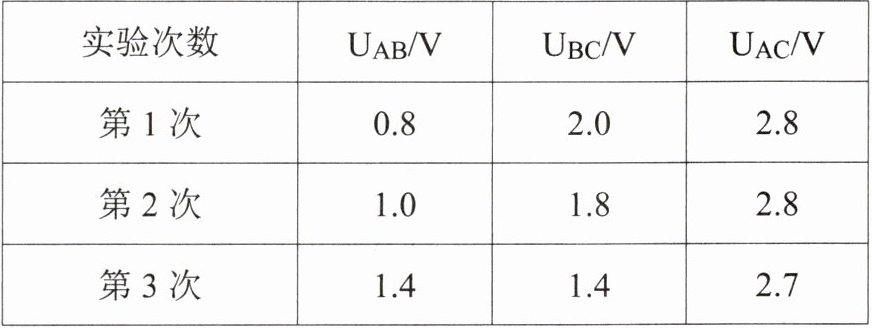

(3)该小组同学用电阻箱代替故障灯泡,继续进行实验,记录数据如下表所示。
实验次数|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$
第1次|0.8|2.0|2.8
第2次|1.0|1.8|2.8
第3次|1.4|1.4|2.7
分析表中实验数据,在误差允许范围内,可得出的结论是( )
A. 串联电路中各处电流相等
B. 串联电路两端的电压等于各部分电路两端的电压之和
C. 串联电路中电阻值越大的部分两端电压越大
D. 灯泡阻值随灯泡两端电压增大而增大
(1)下列操作不正确的是( )
A. 连接电路时,开关S处于断开状态
B. 连接电压表时,试触后再选择合适量程
C. 将电压表A接点连线转接至C接点,测量$L_2$两端电压
(2)测量灯泡$L_1$两端电压时,两灯突然熄灭,电压表示数变为0,若故障可能是由某只灯泡短路或开路引起的,则发生故障的灯泡及故障类型是_____。
(3)该小组同学用电阻箱代替故障灯泡,继续进行实验,记录数据如下表所示。
实验次数|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$
第1次|0.8|2.0|2.8
第2次|1.0|1.8|2.8
第3次|1.4|1.4|2.7
分析表中实验数据,在误差允许范围内,可得出的结论是( )
A. 串联电路中各处电流相等
B. 串联电路两端的电压等于各部分电路两端的电压之和
C. 串联电路中电阻值越大的部分两端电压越大
D. 灯泡阻值随灯泡两端电压增大而增大
答案：
C 小灯泡$L_2$断路 B
1. 2021年10月16日,搭载“神舟十三号”载人飞船的运载火箭精准点火,液氢燃料燃烧,火箭拔地而起。2022年3月23日,航天员在“天宫课堂”做了将水连接在两块玻璃板之间形成“水桥”,液体结晶使“冰球发热”等实验。2022年4月16日,“神舟十三号”载人飞船返回舱在东风着陆场成功着陆。返回舱进入大气层时,与大气剧烈摩擦,发出耀眼的光。下列判断不正确的是(
A.选择液氢燃料主要是液氢的热值大
B.“水桥”的形成是因为分子之间存在引力
C.液体结晶时球发热是因为液体结晶过程中液体的内能增加
D.返回舱进入大气层发出光是做功改变了返回舱的内能
C
)A.选择液氢燃料主要是液氢的热值大
B.“水桥”的形成是因为分子之间存在引力
C.液体结晶时球发热是因为液体结晶过程中液体的内能增加
D.返回舱进入大气层发出光是做功改变了返回舱的内能
答案：
C
