《2026年育才金典九年级物理全一册教科版》

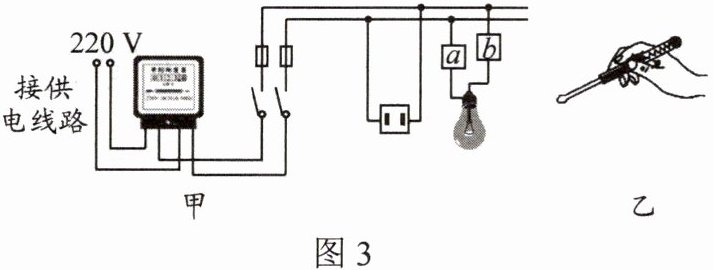

8. (2023•菏泽)如图3所示,甲为某家庭电路的部分电路,下列说法正确的是(A)

A.控制照明灯的开关应接在图中的b处
B.保险丝熔断后,可以临时用一段铜线代替
C.用电器的功率越大,电能表记录的数字一定越大
D.使用验电笔检测的正确方式如图乙所示

答案： A

9. 在生活中,我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。上述情况中,可能引起家庭电路保险丝熔断或空气开关跳闸的是(B)

A.①②
B.②③
C.②④
D.①④

答案： B

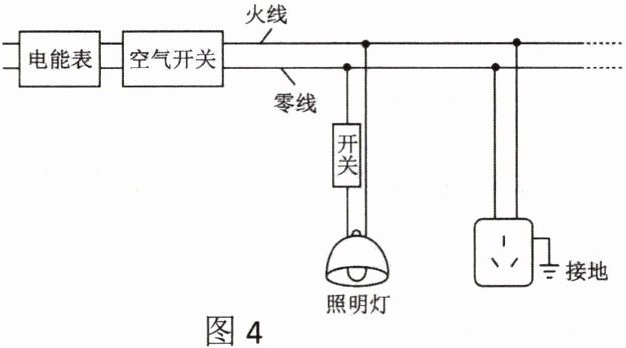

10. (2024•武汉)如图4所示是某同学家部分家庭电路的示意图。电能表上标有“220V 10(40)A”的字样,他家正在使用的所有用电器总功率为6kW,其中电饭煲的功率为1.5kW,饭煮熟后,他将这个电饭煲插头从插座中拔出,再将功率为1kW的电热水壶插头接入插座中,其它用电器仍正常工作,闭合电热水壶上的开关,空气开关跳闸。空气开关跳闸的原因可能是(C)

A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路

答案： C

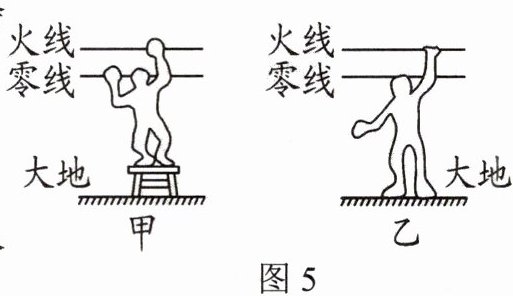

11. 电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。家庭电路中,总开关上装有漏电保护器,若出现如图5所示的两种情况。则下列说法正确的是(D)

A.甲图中,人站在绝缘的板凳上,双手同时触摸火线和零线,人不会触电
B.乙图中,人站在大地上,只有一只手触摸到了火线,人不会触电
C.发生如图甲所示的触电事故时,漏电保护器会迅速切断电流,对人身起到保护作用
D.发生如图乙所示的触电事故时,漏电保护器会迅速切断电流,对人身起到保护作用

答案： D

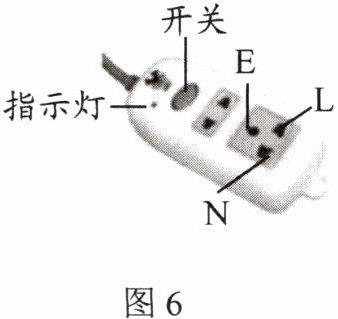

12. 如图6所示是常见的一种电源转换器,俗称插排(又叫排插或拖线板),是生活必需品。将电源转换器的插头插入家庭电路的三孔插座使用时,下列说法正确的是(A)

A.电源转换器的插孔L与N之间的电压是220V
B.电源转换器指示灯损坏时不能提供电压
C.可以用湿手拔插用电器的插头
D.电源转换器的插孔E与零线连接

答案： A
