《2026年育才金典九年级物理全一册教科版》

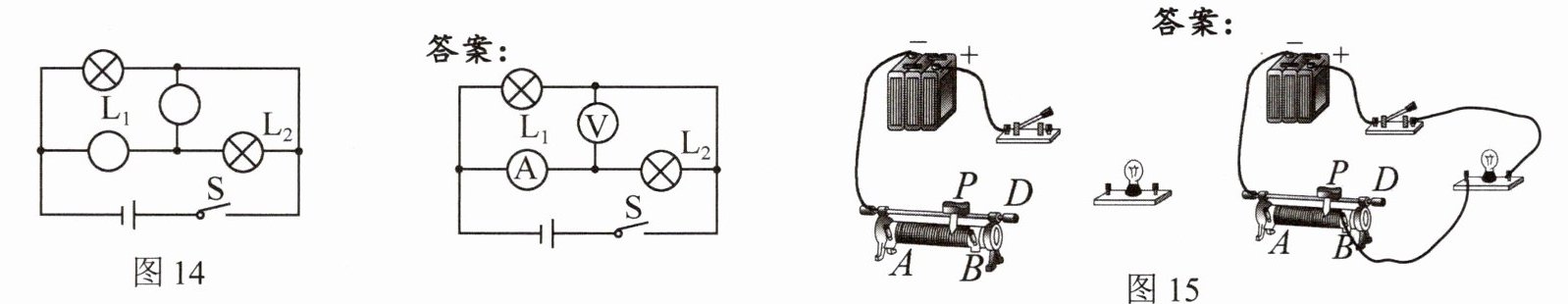

22．在图14中的两个○里填入适当的电表,使开关闭合后灯$L_1、$$L_2$并联且都能发光。答案：

答案：

23．在如图15所示的电路中,要使滑动变阻器的滑片向左移动时,灯光变暗,请你用笔画线代替导线将滑动变阻器连入电路。答案：

答案：

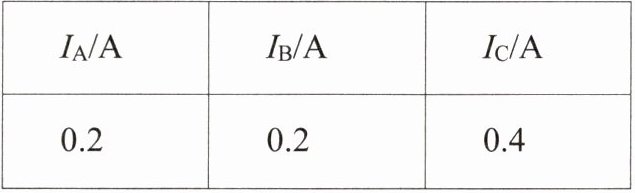

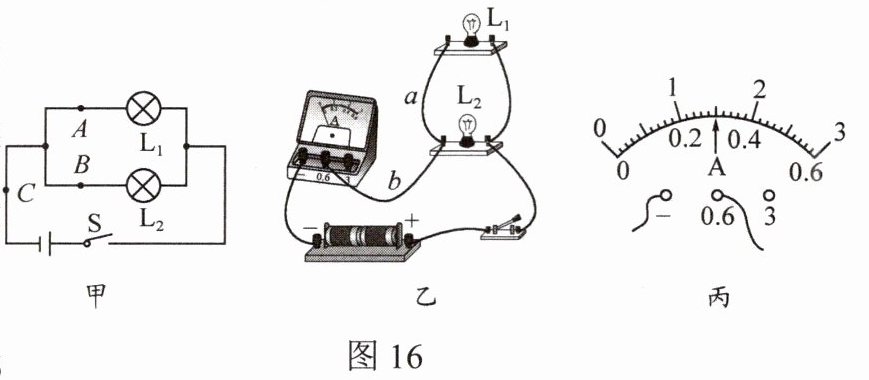

24．如图16所示,小覃同学所在的兴趣小组正在探究并联电路中电流的规律。(1)图16甲是他们设计的电路图,实验时需要测量A、B、C三处的电流。图16乙是他们某次测量时连接的实验电路,此时电流表测量的是_____(选填“A”“B”或“C”)处的电流。(2)小覃同学要测量通过$L_2$的电流,只需将图16乙中导线_____(选填“a”或“b”)的一端移动到电流表的负接线柱上；重新连接好电路后,闭合开关,电流表的示数如图16丙所示,则电流表的示数为_____A。(3)该小组另一位同学测出一组A、B、C三处的电流,数据如下表所示,由此他得出结论：①干路电流等于各支路电流之和；②各支路电流相等。Iₐ/A Iᵦ/A Ic/A 0.2 0.2 0.4(4)小组内交流讨论后,一致认为该同学的结论不具普遍性,要得到并联电路中电流的规律,还应该选用规格_____(选填“相同”或“不相同”)的灯泡进行实验。

答案： C a 0.3 不相同

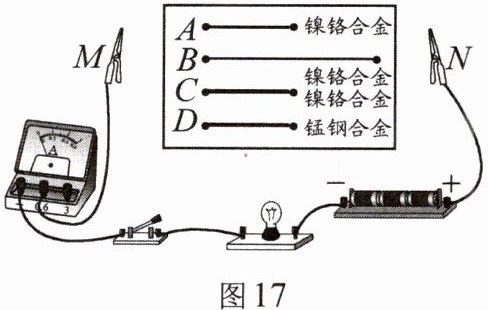

25．如图17所示是“探究影响导体电阻大小的因素”的实验装置,图中给出了可供选择的几根合金丝,分别用字母A、B、C和D代表(A、C、D的长度相同,A、B、D的粗细相同,C最粗)(1)小灯泡在电路中的作用是_____。(2)选用_____两根合金丝分别接入电路中,可探究电阻的大小是否跟导体的材料有关。(3)选用A、C两根合金丝分别接入电路中,闭合开关会发现接入C时,电流表的示数较_____,说明电阻的大小跟导体的_____有关。

答案： 防止电源短路 A、D 大 横截面积
