《2026年育才金典九年级物理全一册教科版》

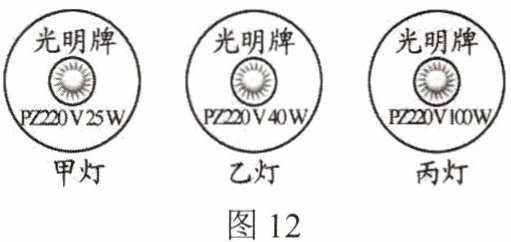

23. 小勇家中有三只如图12所示的白炽电灯,甲灯标有“PZ 220V 25W”,乙灯标有“PZ 220V 40W”,丙灯标有“PZ 220V 100W”,当三灯均正常发光时,不考虑灯丝电阻的变化,最亮的灯是丙灯；若三灯串联,最亮的是甲灯(选填“甲灯”“乙灯”或“丙灯”)。

答案： 丙灯 甲灯

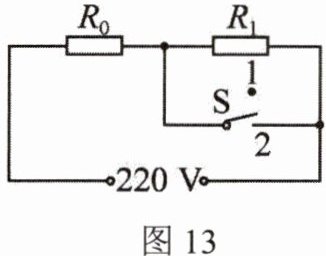

24. 有一种电热水壶常有两个档,分别是“烧水”和“保温”,其内部的简化电路图如图13所示,已知$R₀＝55Ω,R_1＝1045Ω,$当S接1时,电热水壶处于保温(选填“烧水”和“保温”)档,当S接2时,电热水壶通电1min产生的热量是$$5.28×10^4$J。$

答案： 保温 $5.28×10^4$

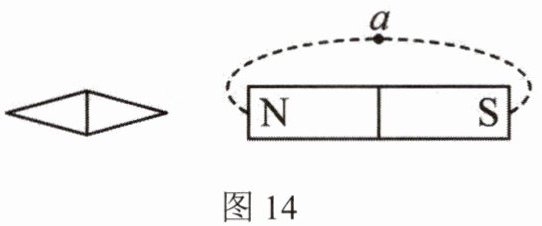

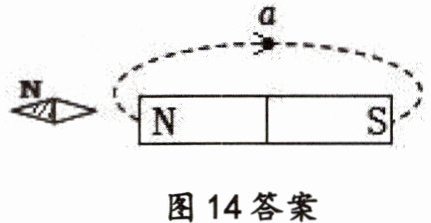

25. 在图14中标出静止在磁场中的小磁针的N极和a点的磁感线方向。_____

答案：

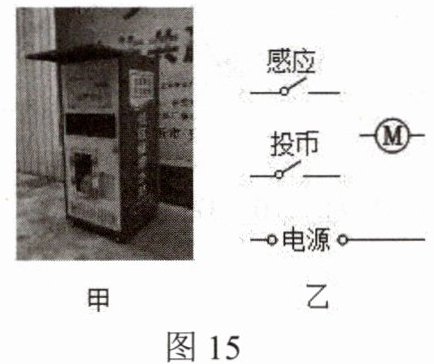

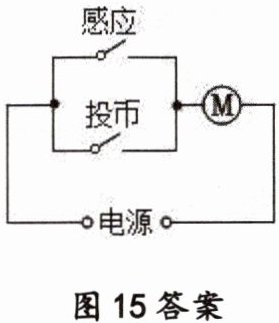

26. 某款售水机(如图15甲所示)可通过刷卡(闭合“感应”开关)或投币(闭合“投币”开关)接通供水电机取水；用给出的元件符号在图15乙中画出符合要求的电路图。_____

答案：

27. (2024•苏州)如图16所示为某折叠卡式炉,采用丁烷气体作为燃料。水壶装入2L初温为25℃的水,用卡式炉加热至100℃,消耗了25g丁烷气体(水的比热容为$4.2×10^3J/(kg•℃),$丁烷的热值为$4.8×10^7J/kg)。$求：(1)壶中水的质量；(2)水吸收的热量；(3)卡式炉的加热效率。_____

答案：
【答案】
(1)2kg；$(2)6.3×10^5J；$
(3)52.5%。
