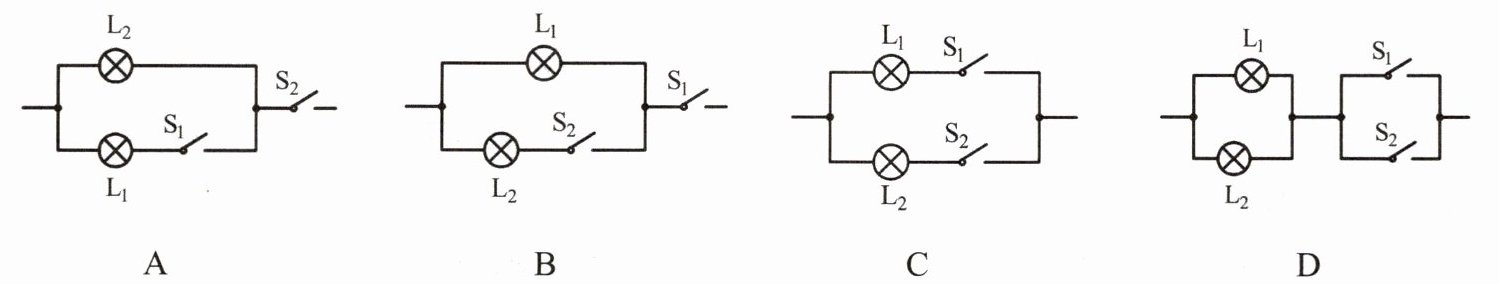

7.(2023•安徽)老师给小龙一个密封盒,其表面可见两个开关$S_1、$$S_2$和两盏灯$L_1、$$L_2。$为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作：先闭合$S_1,$只有灯$L_1$发光；又闭合$S_2,$两灯都发光；再断开$S_1,$两灯都熄灭。符合上述实验结果的连接方式为(
B
)A B C D
答案：
B

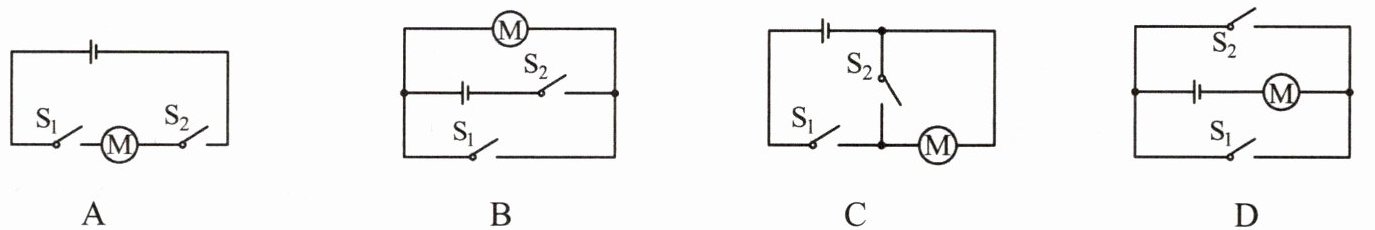

8.(2024•泰安)小文同学家安装了密码门锁,能通过输入密码$(S_1)$或利用钥匙$(S_2)$单独驱动电动机工作而打开门锁。下列电路设计符合要求的是(
D
)A B C D
答案：
D

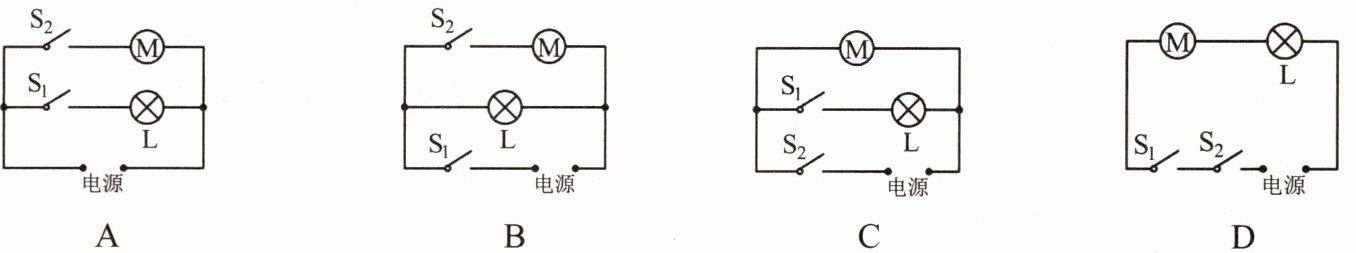

9.(2024•重庆)家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关$S_1,$电源指示灯L亮；再闭合开关$S_2,$电动机M工作拉动窗帘。当$S_1$断开时,电动机M不能工作。下列电路中符合要求的是(
B
)A B C D
答案：
B
10.如图4所示的电路图中,要使灯泡$L_1$和$L_2$组成并联电路,应该是(
B
)A. 只闭合$S_3B. $同时闭合$S_1$和$S_3,$断开$S_2C. $同时闭合$S_1$和$S_2,$断开$S_3D. $只闭合$S_2$
答案：
B

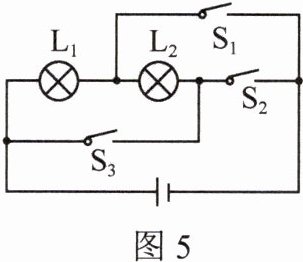

11.如图5所示的电路,下列说法不正确的是(
C
)A. 只闭合$S_2,L_1、$$L_2$串联B. 同时闭合$S_1、$$S_3,L_1、$$L_2$并联C. 同时闭合$S_1、$$S_2,L_1$被短接,只有$L_2$接入电路D. 同时闭合$S_2、$$S_3,$就会造成电源短路
答案：
C

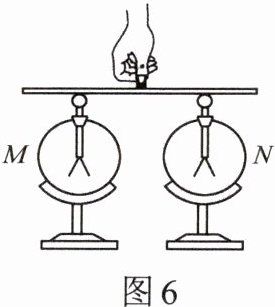

12.如图6所示,验电器M不带电、N带负电,用带有绝缘柄的金属棒将它们的金属球连接起来,发现验电器M的金属箔片张开,下列说法正确的是(
C
)A.M带上了正电B.N的金属箔片张角变大C.金属棒中电流的方向由M向ND.用手触摸金属棒,M、N的金属箔片张角不变
答案：
C

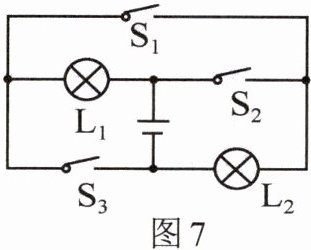

13.如图7所示电路,下列说法中错误的是(
C
)A. 只闭合$S_1$时,灯$L_1、$$L_2$串联B. 只闭合$S_2、$$S_3$时,灯$L_1、$$L_2$并联C. 只闭合$S_1、$$S_2$时,只有灯$L_1$发光D. 同时闭合$S_1、$$S_2、$$S_3$时$,L_1、$$L_2$都不发光
答案：
C
