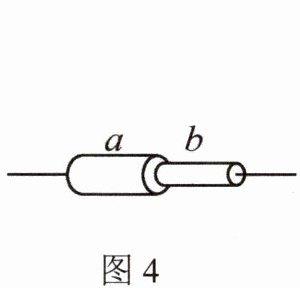

7. 用一个导体制成长度相等但横截面积不同的圆柱体a和b(a和b互相连接),a比b的横截面积大,将它们接入电路中,如图所示,通过a、b电流分别为$I_a$、$I_b$,a、b两端电压分别为$U_a$、$U_b$,则下列说法正确的是(
A．$I_a＞I_b$ $U_a= U_b$
B．$I_a＜I_b$ $U_a= U_b$
C．$I_a= I_b$ $U_a＞U_b$
D．$I_a= I_b$ $U_a＜U_b$
D
)A．$I_a＞I_b$ $U_a= U_b$
B．$I_a＜I_b$ $U_a= U_b$
C．$I_a= I_b$ $U_a＞U_b$
D．$I_a= I_b$ $U_a＜U_b$
答案：
D

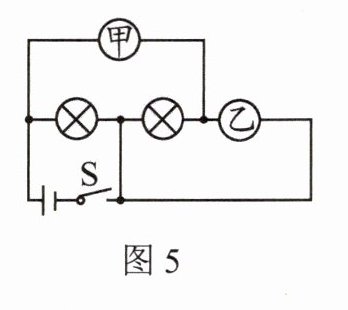

8. 如图所示电路中,甲、乙两处分别接入电流表或电压表,当开关S闭合后,为使两灯均亮,则下列接法正确的是(
A．甲接电压表,乙接电流表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电流表,乙接电压表
D
)A．甲接电压表,乙接电流表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电流表,乙接电压表
答案：
D

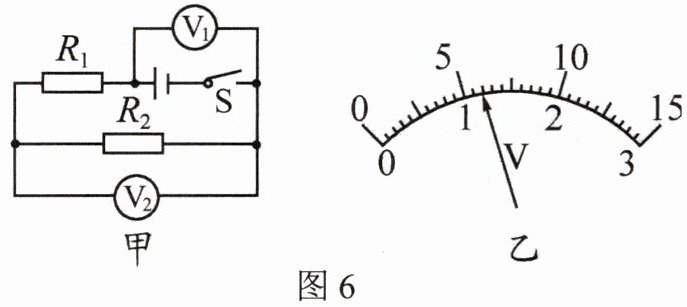

9. 如图甲所示,当电路中的开关闭合时,两电压表的指针位置均为如图乙所示,则电阻$R_1和R_2$两端的电压分别为(
A．1.2V,6V
B．4.8V,1.2V
C．6V,1.2V
D．1.2V,4.8V
B
)A．1.2V,6V
B．4.8V,1.2V
C．6V,1.2V
D．1.2V,4.8V
答案：
B
10. 如图
所示,电源电压恒为3V。当闭合开关S时,两只电表均有示数。通电一会儿,发现一只电表示数增大,另一只电表示数减小,故障只发生在$R_1或R_2$上,则下列判断正确的是(
A．$R_1$短路,此时电压表示数为3V
B．$R_2$短路,此时电压表示数为0V
C．$R_1$断路,此时电压表示数为3V
D．$R_2$断路,此时电压表示数为0V
所示,电源电压恒为3V。当闭合开关S时,两只电表均有示数。通电一会儿,发现一只电表示数增大,另一只电表示数减小,故障只发生在$R_1或R_2$上,则下列判断正确的是(B
)A．$R_1$短路,此时电压表示数为3V
B．$R_2$短路,此时电压表示数为0V
C．$R_1$断路,此时电压表示数为3V
D．$R_2$断路,此时电压表示数为0V
答案：
B

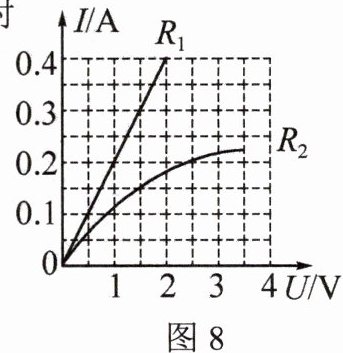

11. 小明在研究通过导体的电流时,根据测量数据绘制出如图
所示的I-U图象。对此作出的判断中,错误的是(
A．通过$R_1$的电流与它两端所加电压成正比
B．通过$R_2$的电流与它两端所加电压不成正比
C．将它们串联接入到同一电路中时,通过$R_1$的电流较小
D．将它们并联连接到两端电压为1.5V的电路中时,通过干路的电流是0.45A
所示的I-U图象。对此作出的判断中,错误的是(C
)A．通过$R_1$的电流与它两端所加电压成正比
B．通过$R_2$的电流与它两端所加电压不成正比
C．将它们串联接入到同一电路中时,通过$R_1$的电流较小
D．将它们并联连接到两端电压为1.5V的电路中时,通过干路的电流是0.45A
答案：
C

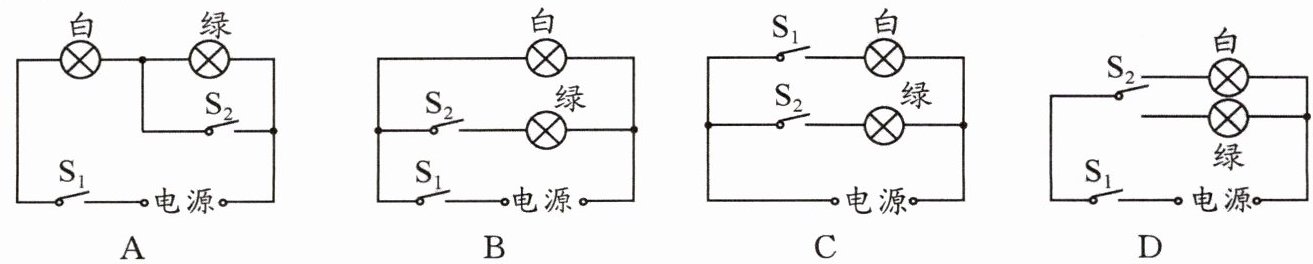

12. 在北京冬奥会开幕式上,400名演员挥动发光杆,发光杆先发出绿光代表“绿草”,随后又发出白光组成“蒲公英”。杆上有两个开关：一个是总开关,另一个用来控制发出白光或绿光。下列哪个电路设计能实现这一效果(
D
)
答案：
D
