《2026年育才金典九年级物理全一册教科版》

24．如图所示是某电子秤的结构示意图,闭合开关S,秤盘内不放物体时,电子秤刻度表示数为0；在秤盘内放入物体时,就可以从电子秤刻度表上读出该物体的质量；已知弹簧缩短的长度与所受的压力成正比,电子秤的刻度表是由电压表(选填“电流表”或“电压表”)改装的。它的刻度不是(选填“是”或“不是”)均匀的。

答案： 电压表 不是

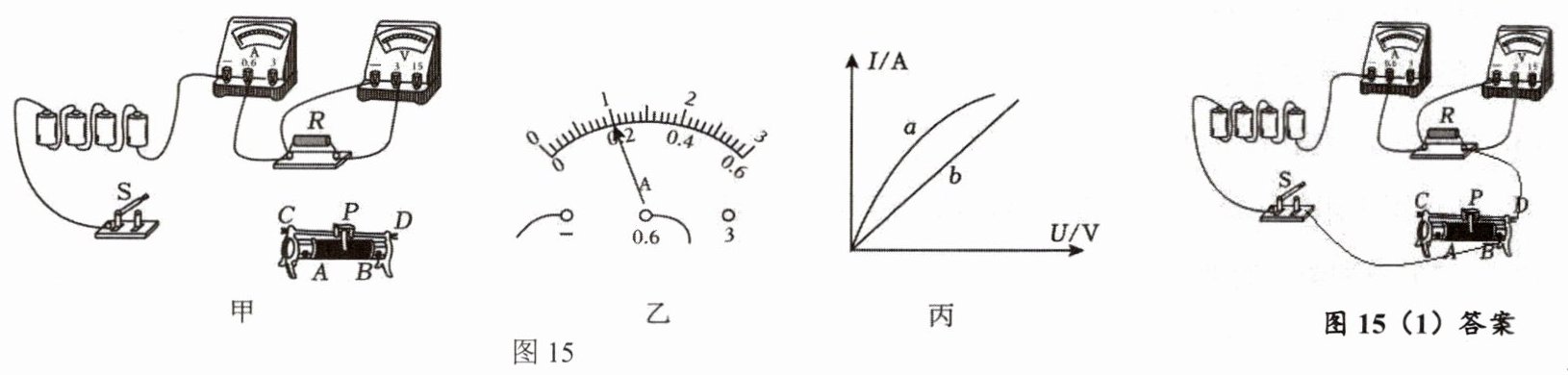

25．(2024•九江)在“测量电阻的阻值”实验中,滑动变阻器有a(“15Ω 3A”)和b(“50Ω 2A”)两种规格。如图所示(1)请用笔画线代替导线,将图所示实验电路补充完整,要求滑动变阻器的滑片P向右移动时,电流表示数变大；(2)连接完电路后,闭合开关,发现电流表示数为0.1A、电压表示数为1V,由此判断滑动变阻器选择的是_____(选填“a”或“b”)规格；此时无论怎样移动滑片P都不能改变两只电表的示数。原因可能是_____；(3)解决问题后,闭合开关S,移动滑动变阻器的滑片P,多次测量并记录数据。当电压表示数为2V时,电流表示数如图所示,则电阻R的阻值为_____Ω；(4)把图的电阻R换成小灯泡L,重复上述实验,测量小灯泡的电阻。图是根据两次实验数据绘制的I-U图象,其中表示小灯泡电阻的图象是_____(选填“a”或“b”)。

答案： b 将变阻器的下面两个接线柱连入了电路 10 a

26．如图所示电路,电源电压恒定,电流表的量程为0～0.6A,电压表的量程为$0～3V,R_1= 10Ω,R_3= 5Ω,$滑动变阻器$R_2$允许通过的最大电流为0.5A。只闭合开关$S_1$时,电流表示数为0.45A；闭合开关$S_3,$断开开关$S_1、$$S_2,$滑动变阻器滑片置于中点位置时,电压表示数为3V。求：(1)电源电压；(2)滑动变阻器的最大阻值；(3)只闭合开关$S_3,$在保证电路安全的情况下,求滑动变阻器$R_2$接入电路部分的阻值范围。

答案：
