《2026年育才金典九年级物理全一册教科版》

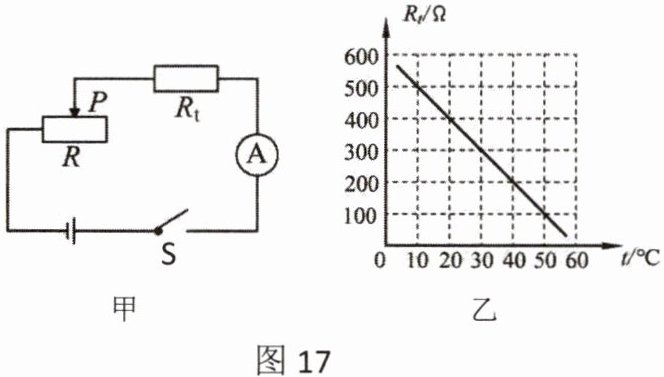

28. 随着社会的发展和科技的进步,电路元件在各行得到广泛的应用,其中热敏电阻就是其中之一。热敏电阻的阻值会随温度的改变而改变。图17甲是用热敏电阻测量环境温度的电路,电路中电流表的量程为0～0.02A,滑动变阻器R的铭牌上标有“150Ω 0.3A”字样。Rₜ为热敏电阻,其阻值随环境温度变化关系如图17乙所示,电源电压保持不变。请完成下列小题：(1)将此电路放入温度为20℃的环境中,闭合开关S,调节滑片P,使滑动变阻器接入电路的电阻R＝100Ω,此时电流表的读数为0.01A,求电源电压；(2)若环境温度为40℃时,要保证整个电路元件的安全,求滑动变阻器的变化范围；(3)此电路能测量的最高环境温度为多少？_____

答案：
【答案】
(1)5V；
(2)50Ω～150Ω；
(3)50℃。

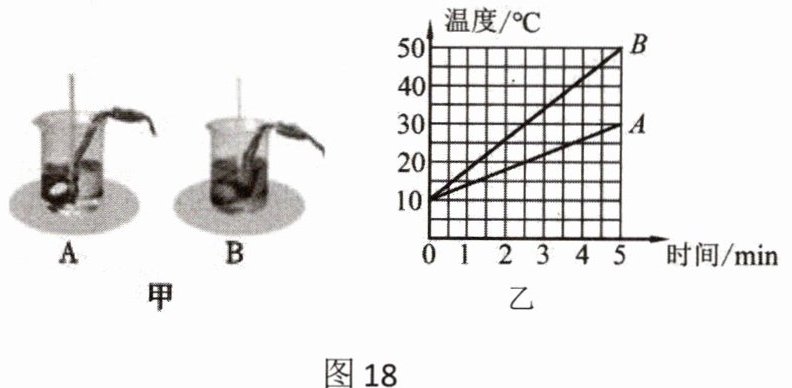

29. 如图18甲所示是小亮“探究不同物质的吸热情况”的实验装置。两个相同的烧杯中分别盛入A和B两种不同液体,用电加热器加热,温度计测量烧杯中液体的温度。如图18乙所示,是小亮根据实验数据绘制的A、B两种液体的温度随时间变化的图像。(1)为了完成该实验,烧杯中的A和B液体要求初温和_____相同。(2)使用相同规格的电加热器进行加热,目的是可以通过比较_____(选填“升高温度多少”或“加热时间长短”)来反映液体吸收热量多少。从开始加热到末温都为30℃时,A、B两液体吸收的热量关系为Q_A_____Q_B(选填“＞”“＝”或“＜”)。(3)分析图像可知：液体_____吸热能力强,液体_____更适合作汽车发动机的冷却液(均选填“A”或“B”)。

答案： 质量 加热时间长短 ＞ A A
