8．如图所示的电路中,电源电压不变,闭合开关$S_1、$$S_2,$电压表示数为$U_1；$接着只断开开关$S_2,$此时电压表示数为$U_2,$若已知$U_1:U_2= 5:3,$则电阻$R_1$和$R_2$的阻值之比是(
C
)A．1:2 B．2:3 C．3:2 D．5:3
答案：
C

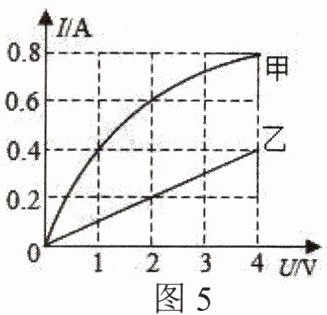

9．(2024•西宁)如图所示,是定值电阻R和小灯泡L中电流随电压变化的图象,由图象可知(
B
)A．乙是小灯泡的I—U图象B．R和L并联接在4V的电源上,干路中的电流是1.2AC．定值电阻的阻值为5ΩD．R和L串联接在6V的电源上,电路中的电流是0.4A
答案：
B

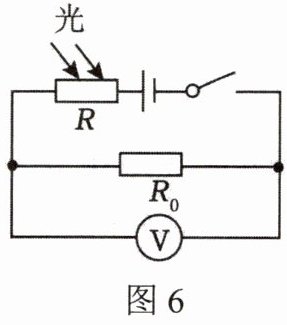

10．(2023•汕头)如图所示的电路,电源电压保持不变,R为光敏电阻,其阻值随光照强度的增大而减小,R₀为定值电阻。则当环境光照强度逐渐增强时(
C
)A．电路中电流不变 B．电路中电流变小 C．电压表示数变大 D．电压表示数变小
答案：
C
11．某同学设计了以下四种电路,其中电源电压不变且未知,R₀是已知阻值的定值电阻。在实验中不拆改电路的情况下,能够测量出未知电阻Rₓ阻值的电路是(
所示A．只有① B．只有②③ C．只有①②③ D．①②③④都可以
C
)如图所示A．只有① B．只有②③ C．只有①②③ D．①②③④都可以
答案：
C
12．在如图
所示的电路中,电源电压不变,当S闭合,滑动变阻器的滑片P从左向右移动时,三个电表示数的变化情况是(
所示的电路中,电源电压不变,当S闭合,滑动变阻器的滑片P从左向右移动时,三个电表示数的变化情况是( B
)A．A变大$,V_1$不变$,V_2$变大B．A变大$,V_1$变小$,V_2$不变C．A不变$,V_1$变小$,V_2$变大D．A变小$,V_1$变大$,V_2$变大
答案：
B
13．(2024•南昌)如图
所示,电源电压保持不变,闭合开关$S_1、$$S_2,$当滑片P向左滑动时(
所示,电源电压保持不变,闭合开关$S_1、$$S_2,$当滑片P向左滑动时( C
)A．灯泡$L_1$亮度不变,电压表示数不变B．灯泡$L_1$亮度变亮,电流表示数变大C．电流表示数不变,电压表示数增大D．电流表示数变小,电压表示数不变
答案：
C
14．如图
所示,电源电压不变$,R_1$是定值电阻$,R_2$是滑动变阻器。闭合开关$,R_2$滑片向右滑动,下列说法错误的是$(
所示,电源电压不变$,R_1$是定值电阻$,R_2$是滑动变阻器。闭合开关$,R_2$滑片向右滑动,下列说法错误的是$( BC
)A．V_1$示数变化量等于$V_2$示数变化量$B．V_1$示数变化量小于$V_2$示数变化量$C．V_1$示数与A的示数的比值变大$D．V_2$示数与A的示数的比值变大
答案：
BC
