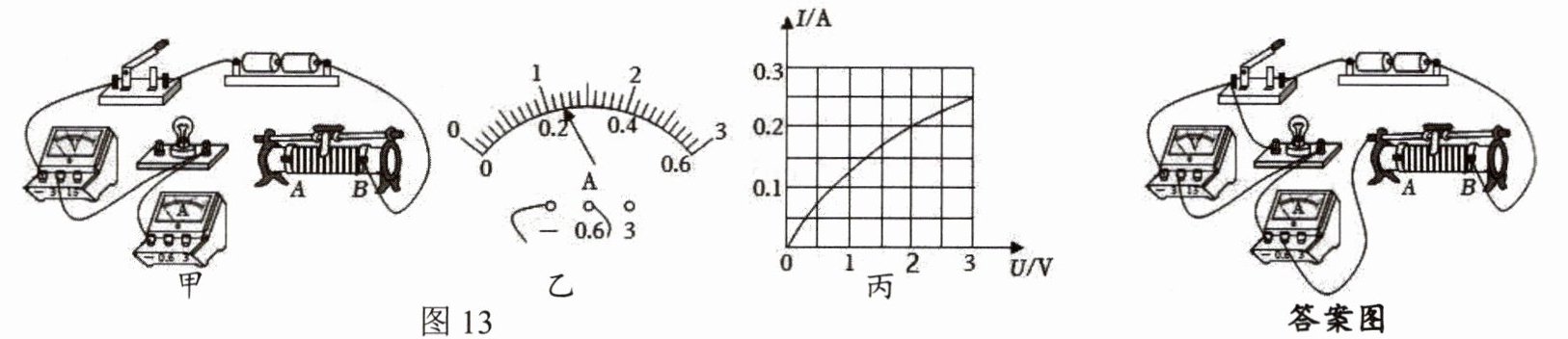

25．(9分)小刚同学在“测量小灯泡的额定功率”实验时,连接的实物图如图13甲所示。其中小灯泡的额定电压为2.5V,额定功率小于1W。(1)请你用笔画线代替导线,将图甲连接完整(导线不能交叉)。(2)检查电路无误后,闭合开关发现小灯泡不亮,电压表没有示数,电流表指针有明显偏转,则电路故障可能是下列选项中的_____。A.小灯泡断路B.小灯泡短路C.滑动变阻器断路D.滑动变阻器短接(3)故障排除后重新闭合开关,移动滑片,发现电压表示数为2.2V,则小刚的下一步操作应该是将滑动变阻器的滑片向_____(选填“A”或“B”)端移动,使电压表的示数为2.5V。此时,电流表示数如图13乙所示,则小灯泡的额定功率为_____W。(4)如果测得通过小灯泡的电流随电压变化的关系如图丙所示,若把这样的两只相同的灯泡串联接在4V的电源上,每只灯泡的实际功率为_____W。

答案： B B 0.6 0.4

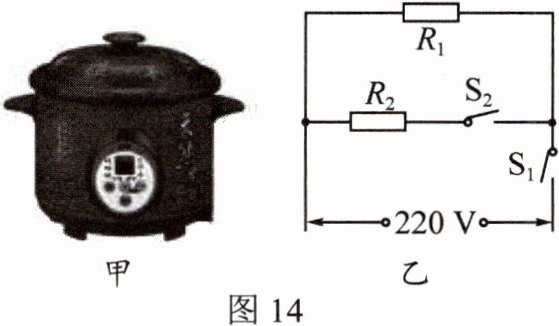

26．(6分)(2023•黑龙江)如图14甲所示是一款紫砂电饭锅,其简化电路如图14乙所示$,R_1$和$R_2$是电热丝,通过单独或同时闭合开关实现低温和高温挡切换,低温挡功率为440W,高温挡功率为880W,已知粥的比热容c粥$= 4.0×10^3J/(kg•℃)。$求：(1)当电饭锅正常使用时,处于低温挡时的电流；(2)若不考虑能量损失,正常使用高温挡将2kg的粥从20℃加热到86℃时需要的时间；(3)若实际正常使用高温挡加热的时间为800s,该电饭锅的加热效率。_____

答案：
【答案】
(1)2A；
(2)600s；
(3)75%
