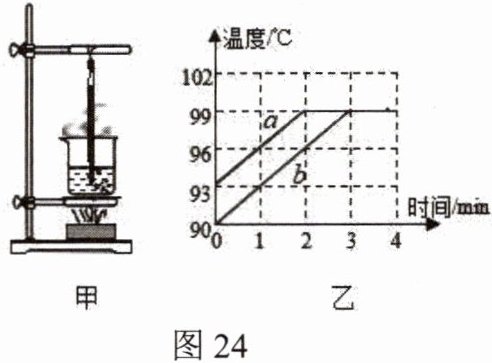

2. 小明利用如图24甲所示的装置研究某燃料热值,他取少量燃料置于燃烧皿中,点燃后对100g的热水加热4min,然后立即将其熄灭,测得消耗燃料4.2g,并根据实验数据绘制了水温随时间变化的图象如图24乙中a线所示。已知此过程中燃料均匀燃烧放热,所放出热量只有60%被水吸收。水的比热容为$4.2×10^3J/(kg·℃)$,整个过程中忽略水的质量变化。下列说法中正确的是(B)

A.通过图象计算得知4min水吸收到的热量为2520J
B.通过计算得出该燃料的热值为$2×10^6J/kg$
C.这种方法计算出的热值比实际的热值偏大
D.若实验装置和热损失比例均不变,利用该燃料加热另一杯水绘出了如图乙中b线所示图象,则这杯水的质量小于上一杯水的质量

答案： B

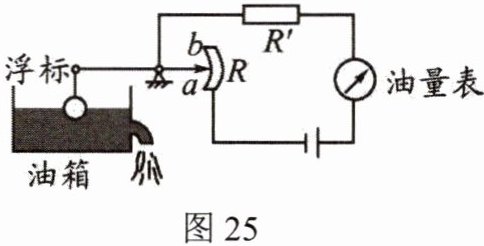

3. 如图25所示是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度,就可以知道油箱内油面的高度h。则以下说法正确的是(C)

A.油量表可以用电压表改装而成
B.油量表的零刻度线一定与电流表原零刻度线相重合
C.油量表的刻度值从左往右是逐渐增大的
D.电阻R'是在油箱没有油时对电路起到保护作用

答案： C

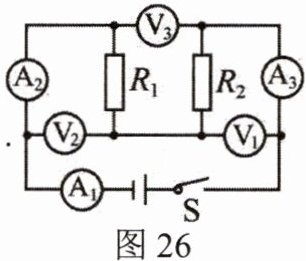

4. 如图26所示电路,三个电压表$V_1$、$V_2$、$V_3的示数分别为U_1$、$U_2$、$U_3$,$V_1和V_3$两个电压表的指针恰好指在同一位置处,三个电流表$A_1$、$A_2$、$A_3的示数分别为I_1$、$I_2$、$I_3$。闭合开关后,则(CD)

A.$U_1= U_2= U_3$
B.$I_1= I_2+I_3$
C.$U_1:U_2= 1:4$
D.$I_1= I_2= I_3$

答案： CD

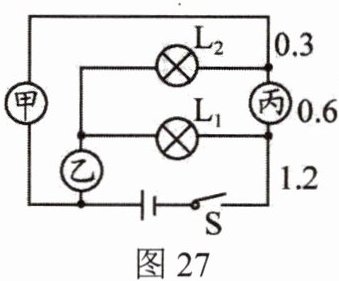

5. 在如图27所示电路中,开关S闭合时,规格相同的灯泡$L_1$、$L_2$均能发光,图中甲、乙、丙为电表,粗心的小明在读数时在纸上记录了3个数字,即3个数字分别对应三个电表的读数,则下列说法正确的是(BD)

A.若$L_1和L_2$并联,甲、乙、丙示数分别为0.6V,1.2A,0.3A
B.若$L_1和L_2$并联,电源电压为1.2V,则通过$L_1$、$L_2$的电流分别为0.3A、0.3A
C.若$L_1和L_2$串联,电路中的电流为0.6A,则$L_1$、$L_2$两端的电压分别为0.3V、1.2V
D.若$L_1和L_2$串联,甲、乙、丙示数分别为0.3A、0.6V、1.2V

答案： BD

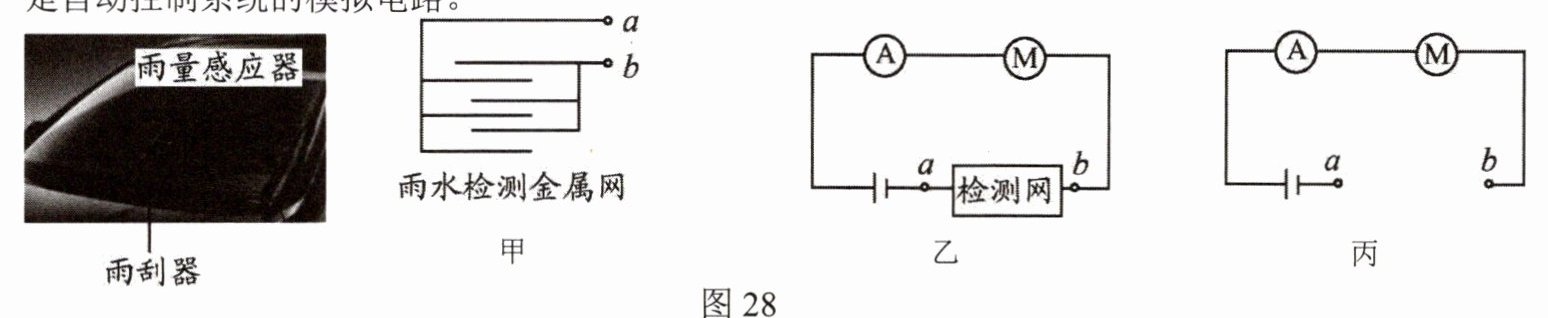

6. 某科技小组设计了一个自动雨刮器控制系统,其刮水的速度能够随着雨量的大小而相应发生变化,雨停后,刮水器自动停止工作。如图28甲所示是由一组手指状平行金属线组成的雨水检测网器件,图28乙是自动控制系统的模拟电路。

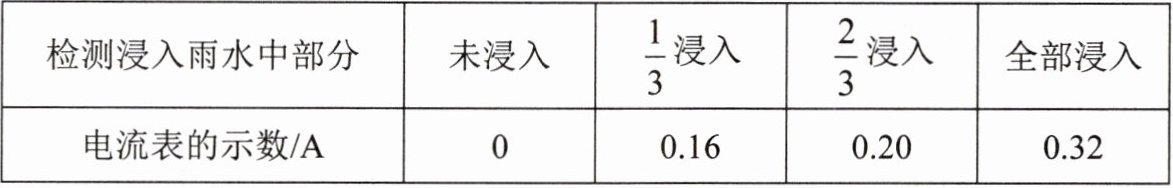

(1)将检测网竖立并浸入雨水中不同深度处进行实验,记录数据如下：
检测浸入雨水中部分|未浸入|$\frac{1}{3}$浸入|$\frac{2}{3}$浸入|全部浸入
电流表的示数/A|0|0.16|0.20|0.32

①雨水检测金属网在电路中起到的作用更类似于_____(选填“开关”或“滑动变阻器”)。
②根据表中的现象和数据,解释刮水器刮水的速度能够随着雨量的大小而相应地发生变化的原因是雨量大,检测金属网浸入雨水部分变大,电流变_____,电动机转速变_____；

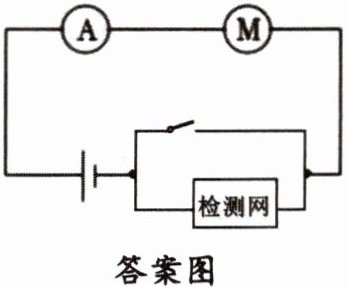

(2)活动小组发现无雨水时,电动机不能工作,无法实现无雨时车窗的清洗,于是增加了一个电路元件改进了电路,将“检测网”和“增加的元件”连入电路ab间,绘制在28图丙中。(答案图略)

(3)根据活动小组的上述设计,无雨水时_____(选填“能”或“不能”)改变刮水器刮水的速度。

答案： 滑动变阻器 大 快 不能
