《2026年育才金典九年级物理全一册教科版》

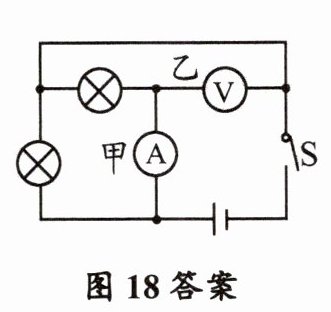

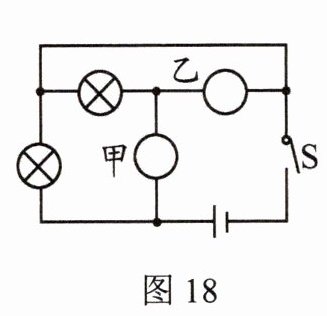

25. 在图中的甲、乙两个○里填入适当的电表,使开关闭合后灯$L_1$、$L_2$并联且都能发光。

答案：

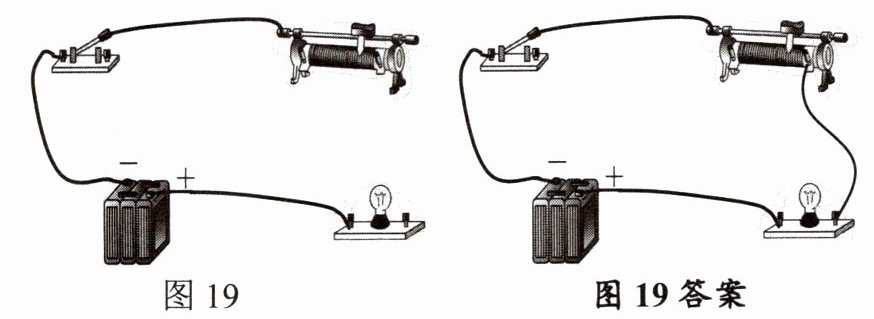

26. 请在图中补画一根导线,使得滑动变阻器的滑片向右移灯泡变亮。

答案：

27. 热气球内部充有热空气,而热空气是由某种燃料加热球内的空气提供的,现在一个热气球内部空气的质量为500kg,若不供给热量,每小时空气温度降低20℃,$c_{空气}= 1.0×10^3$J/(kg•℃)。试求：
(1)为了保持温度,每小时应向其供热多少J？
(2)若所用燃气热值是$4.0×10^7$J/kg,当它完全燃烧,所产生的热量有80%给空气供热,则每小时要消耗多少燃气。(结果保留一位小数)
_____

答案： 【答案】
(1)$10^7$J；
(2)0.3kg。

28. 如图所示,电源电压U= 8V保持不变。小灯泡正常发光时其两端的电压为3V,$R_1和R_2$为定值电阻,$R_2= 5Ω$,当$S_2$闭合,$S_1$、$S_3$断开时,小灯泡恰好正常发光。求：
(1)此时电流表的示数是多少？
(2)当$S_2$断开,$S_1$、$S_3$闭合时,电流表示数为2A,$R_1$的阻值是多少？
_____

答案： 【答案】
(1)1A；
(2)20Ω。
