9．标有“6V 1.5W”的小灯泡,通过它的电流随两端电压变化的关系如图3所示,若把这样的三只灯泡串联在12V的电源两端,每只灯泡的电阻及实际功率为(
B
)A．24Ω 0.67WB．20Ω 0.8WC．24Ω 0.96WD．20Ω 0.67W
答案：
B

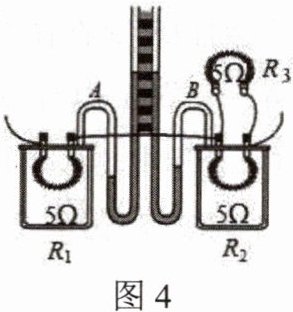

10．如图4所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置,电阻丝$R_2$与电阻丝$R_3$并联。通电前,A、B两个U形管中的液面相平,通电一段时间后,通过电阻丝$R_1、$电阻丝$R_2$的电流分别为$I_1、$$I_2,$则$(
B
)A．I_1＞I_2,A$管中的液面高度差较小$B．I_1＞I_2,A$管中的液面高度差较大$C．I_1= I_2,$电阻丝$R_1$比电阻丝$R_2$产生的热量多$D．I_1= I_2,$电阻丝$R_1$和电阻丝$R_2$的电功率相等
答案：
B
11．两个工作原理相同的电暖器甲和乙,甲的额定功率为1000W,乙的额定功率为1200W,它们在正常工作的情况下,下列说法错误的是(
B
)A．电暖器甲工作一小时,消耗一度电能B．电流通过电暖器甲做的功比通过电暖器乙做的功少C．电暖器甲消耗电能比电暖器乙消耗电能慢D．电暖器甲将电能转化成内能一定比乙慢
答案：
B

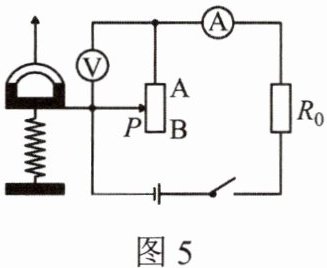

12．电子拉力计的简化原理如图5所示。滑动变阻器的滑片P与弹簧上端固定在一起,同方向升降。在弹性限度内,弹簧所受拉力越大,弹簧伸长量越大。闭合开关后,下列说法正确的是(
B
)A．滑动变阻器接入电路中的电阻随拉力增大而增大B．电流表的示数随拉力增大而增大C．定值电阻R₀消耗的电功率随拉力增大而减小D．电压表的示数随拉力增大而增大
答案：
B
13．小华用如图6所示的电路测小灯泡功率。电路中电源电压恒为4.5V,电压表的量程为0～3V,电流表的量程为0～0.6A,滑动变阻器的规格为“20Ω 1A”,灯泡标有“2.5V 1.25W”字样。若闭合开关,两电表的示数均不超过所选量程,灯泡两端电压不允许超过额定值,不考虑灯丝电阻的变化,则下列说法正确的是(
A
)A．滑动变阻器的电阻允许调节的范围是4～20ΩB．电压表示数的变化范围是0.9～4.5VC．电流表示数的变化范围是0.15～0.5AD．该电路的最大功率是2.7W
答案：
A
14．小明设计了具有高、中、低温三挡的加热装置,其电路如图7所示(R₀为保险丝,电阻忽略不计)。电源电压为220V,高、低温两挡位功率之比是4∶1,当开关$S_1$断开,S接2时,电路发热功率为220W,下列说法正确的是$(
BC
)A．R_1$的阻值为110ΩB．高温挡时,发热功率为440WC．整个电路最大电流是2AD．低温挡时电流是1A
答案：
BC
