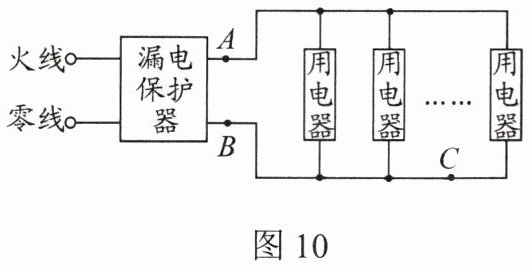

20. 如图10所示是家庭电路的一部分。当用电器正常工作时,电路中A处和B处的电流大小关系是$I_A$
=
$I_B$(选填“＞”“＜”或“=”)；当站在地上的人不小心接触到C处裸露的电线时,漏电保护器不会
(选填“会”或“不会”)切断电路。
答案：
= 不会
21. (2022•郑州)小明检查发现家庭中的插座上标有“220V 10A”,他打算要买一个电暖器插在该插座上工作。现有电暖器甲的规格为“220V 2000W”,乙的规格为“220V 3000W”,为了安全,小明应该选
甲
(选填“甲”或“乙”),选择的理由是电暖器乙的规格已经超过了插座允许的最大功率
。
答案：
甲 电暖器乙的规格已经超过了插座允许的最大功率
22. 请将下列有关生活用电的描述的空白处补充完整。(1)将洗衣机的三脚插头插入三孔插座中,这样做可以让它的金属外壳与插座中的
地

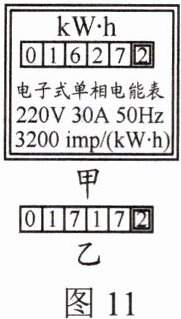

(选填“火”“零”或“地”)线相连,防止发生触电事故。(2)某家庭某月初电能表的示数如图11中甲所示,月底表盘示数如图11中乙所示,他所在地区每度电的电费是0.5元,则本月他家应缴纳电费45
元。
答案：
地 45

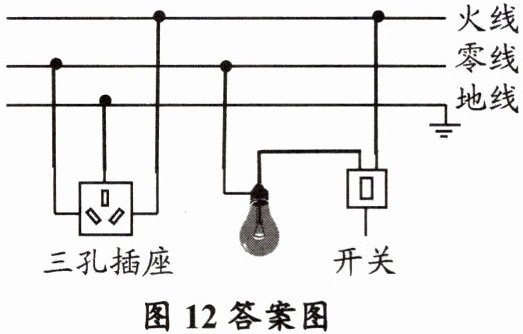

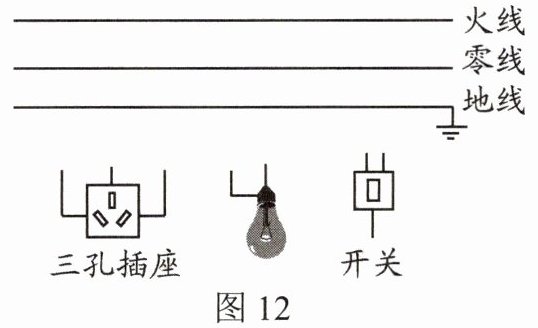

23. 如图12所示,根据安全用电的要求,完成家庭电路连接。
答案：

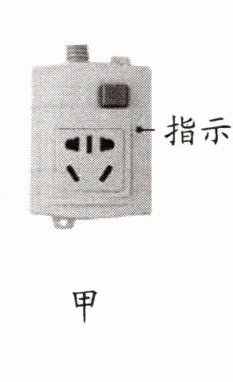

24. 如图13中甲所示,是小华家客厅空调的专用插座。插座上的指示灯在开关断开时不亮,同时插孔不能提供工作电压；在开关闭合时指示灯亮,插孔可以提供工作电压；如果指示灯损坏,开关闭合时,插孔也能提供工作电压。根据上述现象,请用笔画线代替导线,将图13乙中的开关、指示灯和空调插口正确连入家庭电路中。
答案：
