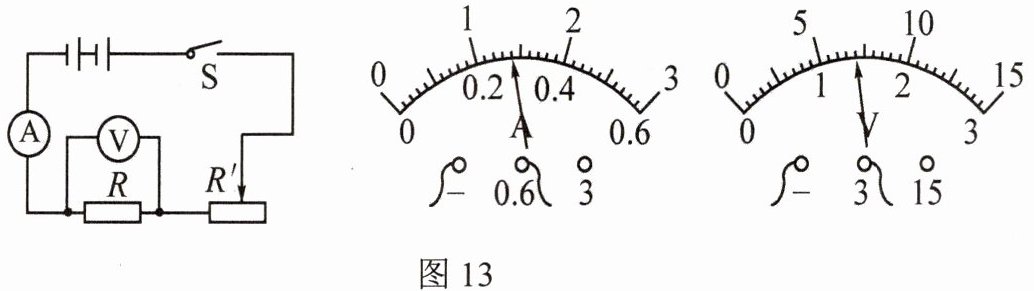

20. 如图
所示的电路,在研究电流、电压和电阻关系时,若只改变滑动变阻器的阻值,可以探究电流与
所示的电路,在研究电流、电压和电阻关系时,若只改变滑动变阻器的阻值,可以探究电流与电压
的关系；该电路图也可用于伏安法测电阻,实验中小明观察到两个电表示数如下,则小明测得的R的电阻是5
欧姆。
答案：
电压 5

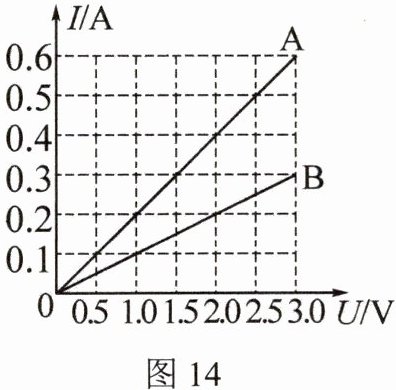

21. 如图所示是电阻A、B的I-U图象。由图可知：将电阻A、B串联后接入电路,当通过A的电流为0.3A时,A和B两端的总电压是
4.5
V,将电阻A、B并联后接入某电路,当通过B的电流为0.2A时,通过A的电流是0.4
A。
答案：
4.5 0.4

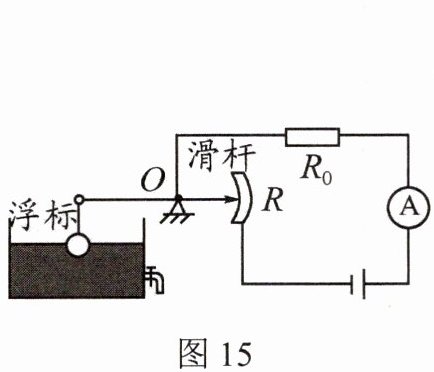

22. 如图所示是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片连在滑杆的右端,从电流表指针所指的刻度,就可以知道油箱内油面的高度。当油面上升时,电流表的示数
变大
,定值电阻$R_0$两端的电压变大
(均选填“变大”“变小”或“不变”)。
答案：
变大 变大
23. 如图所示,电源电压是3V且不变,S闭合后电压表示数为1V,则灯$L_1$两端的电压为
2
V；若断开开关,电压表示数变大
(选填“变大”“变小”或“不变”)。
答案：
2 变大

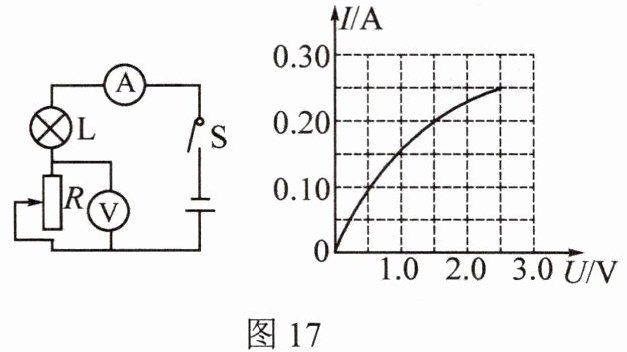

24. 灯泡L正常发光时的电流为0.25A(超过此电流则灯泡极易烧坏),其电流与电压关系如图所示,滑动变阻器R的规格为“50Ω,1A”,电流表量程为0-0.6A,电压表量程为0-3V。闭合开关S,调节R,当电压表的示数为1.5V时,L正常发光,则电源电压为
4
V。为确保电路安全,滑动变阻器接入电路中的阻值范围6Ω≤R≤20Ω
。
答案：
4 6Ω≤R≤20Ω
