15．如图9所示电路中,当开关闭合时,下列说法正确的是(
AD
)A．若a是电流表,b、c是电压表时,只有$L_1$发光 B．若a、b、c都是电流表时,两灯并联 C．若a是电压表,b、c是电流表,则两灯都发光、表a示数接近电源电压 D．若a、b是电流表,c是电压表时,则b测量通过$L_2$的电流,且Iₐ＞Iᵦ
答案：
AD
16．(2024•凉州区)制作芯片需要
半导体
(选填“半导体”或“超导体”)材料,芯片在正常工作时,相当于电路中的用电器
(选填“电源”或“用电器”)。
答案：
半导体 用电器

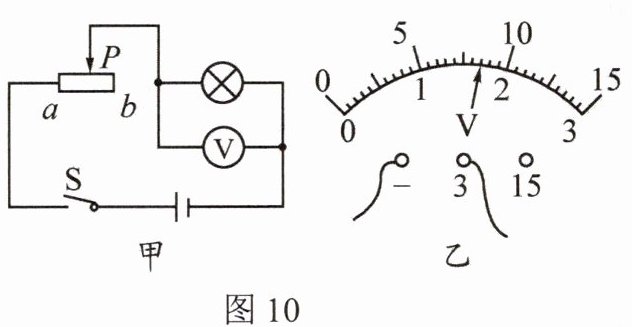

17．如图10甲所示电路,闭合开关S,滑片P从a向b移动的过程中,小灯泡的亮度
变暗
；当P移动到b端时,电压表的指针位置如图10乙所示,则此时灯泡两端的电压为1.7
V。
答案：
变暗 1.7
18．实验中由于电阻数量有限,同学们将电阻丝对折或拉长接入电路使用。一个4Ω的电阻丝对折后电阻变为
1
Ω,将4Ω均匀拉长到原来两倍则电阻变为16
Ω。
答案：
1 16

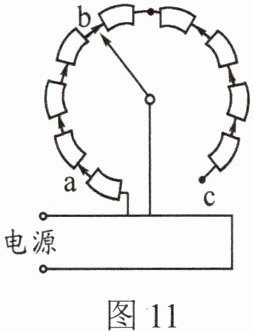

19．如图11所示是电视机、收音机、复读机上的“音量”旋钮。它是通过调节电路的
电流
(选填“电压”或“电流”)从而控制声音的响度。若要使声音的响度变大,则应将滑片从b向a
(选填“a”或“c”)方向滑动。
答案：
电流 a

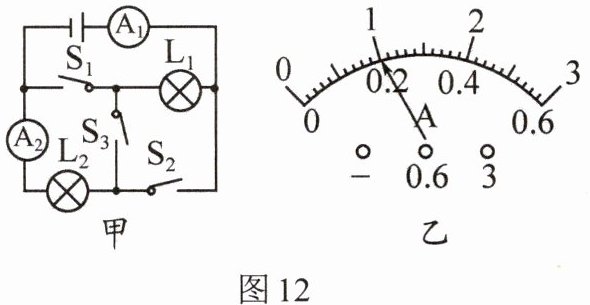

20．如图12甲所示,当开关$S_1$断开$,S_2、$$S_3$闭合时,能够发光的小灯泡有$
$L_2$
；$当开关$S_1、$$S_2$闭合$,S_3$断开时,两个电流表的指针位置均如图乙所示,则通过灯$L_1$的电流是0.8
A。
答案：
$L_2$ 0.8

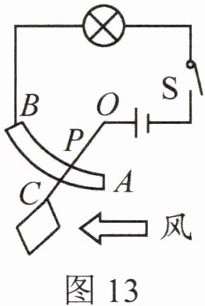

21．一位同学设计了一个风力测定仪,如图13所示,O是转动轴,OC是金属杆,下面连接一块受风板。无风时,OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段弧形电阻,P点是金属杆与弧形电阻的接触点,电路中有个小灯泡,测风力时,闭合开关即可。通过分析可知：金属杆OC和弧形电阻AB组合在一起,相当于一个
滑动变阻器
,观察小灯泡亮度
可以粗略地知道风力的大小。
答案：
滑动变阻器 小灯泡亮度
