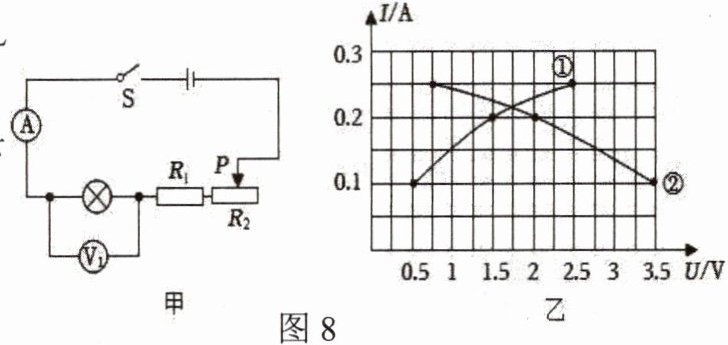

15．小组的同学设计了如图8甲所示的模拟调光电路,电源电压恒定$,R_1$为定值电阻,闭合开关S后,将滑动变阻器$R_2$的滑片P由最右端向左移动,直至灯泡L正常发光,此过程中,电流表A的示数随两电压表$V_1、$$V_2($电压表$V_2$未画出)示数变化关系图象如图8乙所示。下列说法正确的是(BC)A．灯泡L中的电流随电压变化关系如图乙曲线②B．电源电压为4.5VC．实验过程中,滑动变阻器接入电路的阻值范围为3～35ΩD．灯泡L正常发光时,定值电阻$R_1$在2min内消耗的电能为18.75J

答案： BC

16．“低碳生活,从我做起”。初三物理实践小组倡议同学们在不影响书写、阅读的前提下,坚持在教室少开两盏照明灯。少开两盏灯后,教室电路中的总电流变小,总功率变小。

答案： 变小 变小

17．电流通过导体时导体都要发热,这个现象称为电流的热效应；1840年英国物理学家焦耳最先确定了电流产生的热量与电流、电阻和通电时间的关系。

答案： 热 焦耳

18．有一个标有“8V 2W”的小灯泡,如果接在12V的电源上必须串联一个电阻为16Ω的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是1W。

答案： 16 1

19．标有“6V 3W”的小灯泡$L_1$和“6V 2W”的小灯泡$L_2,$串联接在9V的电路中,闭合开关S后,通过两灯的电流之比为1∶1,功率之比为2∶3。(忽略温度对灯丝电阻的影响)

答案： 1∶1 2∶3

20．小明家的电子式电能表上标有“3200imp/(kW•h)”。当只开某个用电器时,在10min内电能表指示灯闪烁了32次,该用电器的功率为60W。若该用电器每天少开1h,则30天可节约电能1.8kW•h。

答案： 60 1.8

21．有一种电热水壶有“烧水”和“保温”两个挡,如图9所示是其内部简化电路图,已知$R₀= 44Ω,R_1= 1056Ω,$当S接1时,电热水壶处于保温(选填“烧水”和“保温”)挡,当S接2时,通电2min该电热水壶产生的热量是$$1.32×10^5$J。$

答案： 保温 $1.32×10^5$

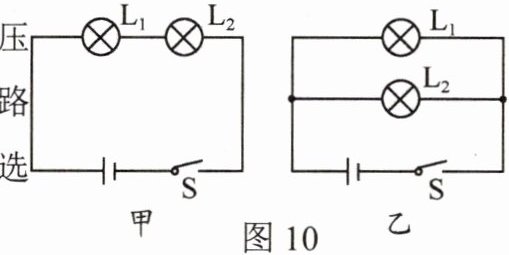

22．如图10所示,灯泡$L_1$标有“6V 3W”、$L_2$标有“6V 2W”字样,电源电压6V恒定不变。闭合开关S,忽略温度对灯丝电阻的影响,则甲、乙两电路中流过$L_1$的电流$I_1∶I_1′= 2∶5,L_2$消耗的实际功率$P_2＜P_2′($选填“＞”“=”或“＜”)。

答案： 2∶5 ＜

23．如图11所示的电路,电源电压保持不变,电阻$R_1= 10Ω,R_2= 20Ω,$若开关$S_1、$$S_2$断开,S闭合,电流表示数为0.2A,则电源电压是6V,若S、$S_1、$$S_2$都闭合时,电流表示数为0.9A,则电阻$R_3$消耗的功率是1.8W。

答案： 6 1.8

24．(8分)小王同学做探究通电导体放出的热量跟哪些因素有关的实验。(1)如图12甲所示电路可探究电流产生的热量与_____的关系,如图12乙所示电路可探究电流产生的热量与_____的关系；(2)接好甲电路,闭合开关,通电一段时间后,与右侧容器相连的U形管中液面高度变化大,此实验现象表明,在电流和通电时间相同的情况下,_____越大,产生的热量越多；(3)乙图的实验中,在相同的通电时间内_____(选填“左”或“右”)侧U形管中液面上升的高度差大。

答案： 电阻 电流 电阻 左
