《2026年育才金典九年级物理全一册教科版》

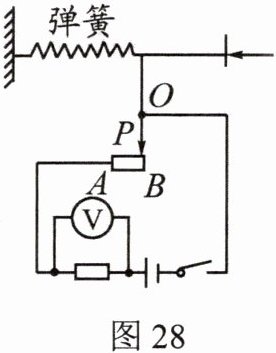

6. 如图所示是小明设计的坐位体前屈器材示意图,电源电压3V不变,电压表(0～3V)、滑动变阻器(40Ω 1A)、定值电阻(20Ω),在挡板处向左施加推力时,弹簧缩短,同时滑片随之向左移动。已知：在弹性限度内,弹簧形变的长度与受到的力大小成正比。弹簧形变不超出弹性范围,导线对滑片滑动没有影响。

(1)闭合开关,从图中位置向左推动挡板的过程中,电压表的示数_____(选填“变大”“不变”或“变小”)。
(2)弹簧自然伸长时,滑片刚好在B端,则坐位体前屈器材的零刻度线应该标记在电压表的_____V刻度线处。

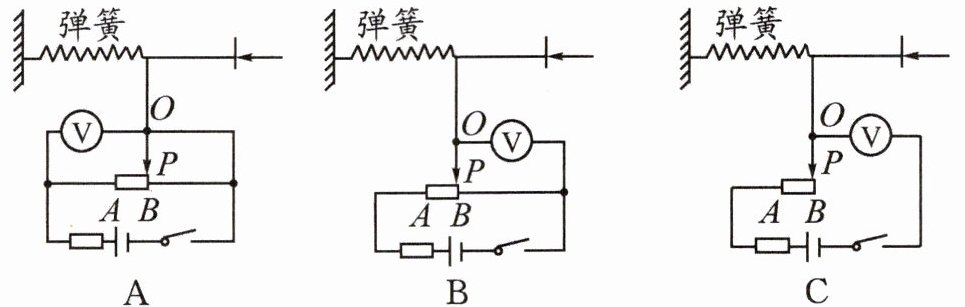

(3)为了使电压表的示数随挡板推动距离增大而增大,且电压表改成的距离显示器示数刻度分布均匀,图中改进最恰当的是_____。

(4)按改进后的方案闭合开关,如果弹簧自然伸长时,滑片刚好在B端；当推动距离为30cm时(在弹性限度内)滑片刚好在A端。当电压表的示数为1.5V时,挡板被推动的距离为_____cm。

答案： 变大 1 B 22.5

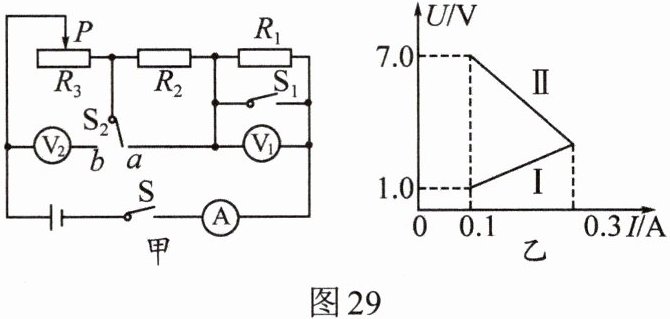

7. 如图所示电路,电源电压U保持不变,$R_1和R_2$为定值电阻,$R_3$为滑动变阻器。开关S闭合、$S_1$断开、$S_2$置于a时,调节滑动变阻器,电压表$V_1$的示数与电流表A的示数关系图线如图乙中的Ⅰ所示；开关S和$S_1$闭合、$S_2$置于b时,调节滑动变阻器,电压表$V_2$的示数与电流表A的示数关系图线如图29乙中的Ⅱ所示。求：
(1)电源电压；
(2)电阻$R_2$的阻值；
(3)开关S闭合,$S_1$断开、$S_2$置于b时,调节滑动变阻器,电流表的最大示数。

答案： 解：$(1)R_1=\frac{U_1}{I}=\frac{1V}{0.1A}=10Ω$　　
则当电流为$0.3A$时，电压表$V_1$的示数$U_1'=I'R_1=0.3A×10Ω=3V$　　
当开关$S$和$S_1$闭合、$S_2$置于$b$时，电源电压$U=7V+0.1A×R_2=3V+0.3A×R_2$　　
解得，$R_2=20Ω$　　
则电源电压$U=7V+0.1A×20Ω=9V$　　
$(2)$由$(1)$可知，$R_2=20Ω$　　
$(3)I_{max}=\frac{U}{R_1+R_2}=\frac{9V}{10Ω+20Ω}=0.3A$
