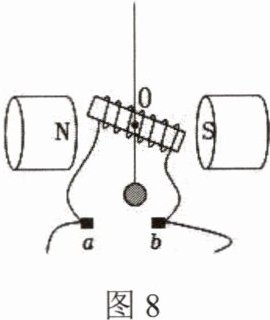

15．如图8所示是小明设计的一个简易电流表,图中N、S为永磁体的两个磁极,线圈和指针成一定的角度固定在一起,当有电流通过线圈时在磁力的作用下指针和线圈一起绕着O点发生偏转,指针下端配有重球,a、b是简易电流表的接线柱,下列说法正确的是(
B
)A．简易电流表能够工作的主要原理是电磁感应B．如图所示,指针所指的位置应该是简易电流表的0刻度线C．如果b为正接线柱,正确使用电流表时指针会向左侧偏转D．通过线圈的电流不变,指针下端的重球质量越大,指针偏转角度越大
答案：
B

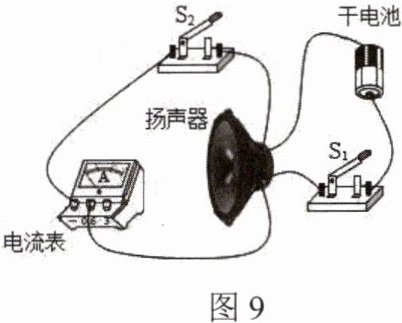

16．将扬声器、电池和电流表等元件连成如图9所示电路。断开$S_2,$反复快速闭合、断开开关$S_1,$扬声器发出咔咔声,断开$S_1,$闭合开关$S_2,$反复轻敲扬声器的纸盆,会看到电流表的指针左右摆动。下列有关说法正确的是(
BC
)A．扬声器发声的原理与发电机发电的原理相同B．扬声器发声时,将电能转化为机械能C．扬声器发电的原理与动圈式话筒工作的原理相同D．电流表指针左右摆动,是因为磁场方向发生变化
答案：
BC

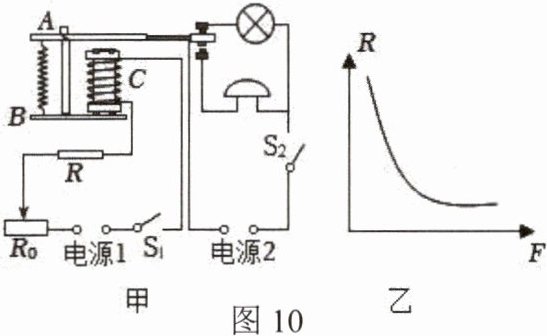

17．小明设计了一个道路限载报警器,原理如图10甲所示。R₀是滑动变阻器,R是压敏电阻,R的电阻随压力变化关系如图乙所示,当超载车辆通过压敏电阻时,限载报警器铃响报警。如果要适当调高报警的限载重量,下列操作可行的是(
AC
)A．把变阻器R₀的滑片适当向左移动B．把变阻器R₀的滑片适当向右移动C．把电源1的电压适当增大D．把电源1的电压适当减小
答案：
AC
18．《论衡》中记载：“司南之杓,投之于地,其柢指南”,如图11所示,“柢”即握柄,是磁体的
S
(选填“N”或“S”)极,静止时指向地磁的北
(选填“南”或“北”)极。
答案：
S 北

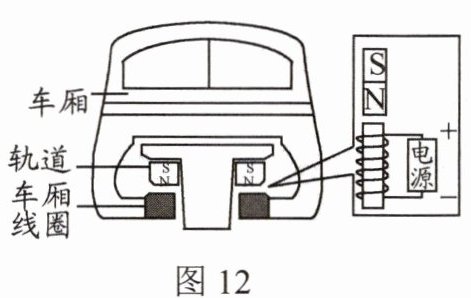

19．2020年6月21日,时速可达600km/h的高速磁悬浮试验样车在上海同济大学磁浮实验线上成功试跑,其工作原理如图12所示,该车能悬浮依据磁极间相互作用的规律是
异名磁极相互吸引
。当试验车在一段平直轨道上匀速向前行驶时,该车的机械能不变
(选填“增加”“减少”或“不变”)。
答案：
异名磁极相互吸引 不变

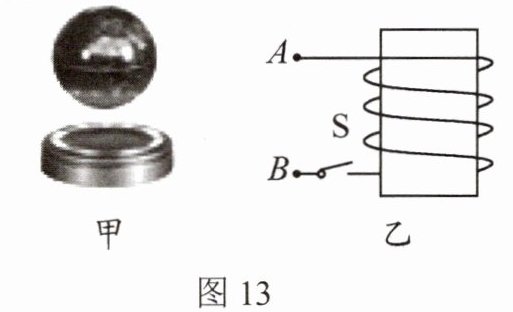

20．如图13甲所示为一磁悬浮地球仪(上半部为北半球,下半部为南半球),球体中有一个磁铁,它能大致模拟地磁场的分布特点。环形底座内有一金属线圈,其电路原理如图乙所示。地球仪工作时,球体悬浮于空气中,此时球体的重力与
磁力
平衡(选填“浮力”或“磁力”),图乙中A端应连接电源的正
极。
答案：
磁力 正
21．如图14所示是“空气开关”工作原理示意图。图中P是电磁铁,S为开关,Q是可绕O转动的衔铁。当电路中电流过大时,电磁铁的磁性变
强
(选填“强”或“弱”),吸引衔铁逆时针
(选填“顺时针”或“逆时针”)转动切断电路。
答案：
强 逆时针
