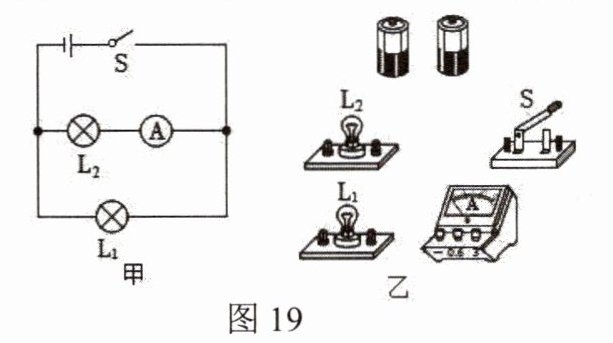

26. 根据图19甲的电路图将图19乙的实物用笔画线代替导线连接起来(导线不能交叉)。
答案：

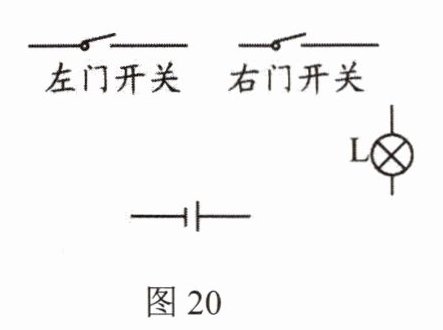

27. 如图20所示是四开门电冰箱上方保鲜室内照明灯的电路元件符号,保鲜室内的照明灯由上方两个门控开关控制(门打开时,对应门控开关闭合),当保鲜室的任何一个门打开或两个门都打开,照明灯都亮；而只有当两个门都关闭后,照明灯才熄灭,请连出此电路图。
答案：

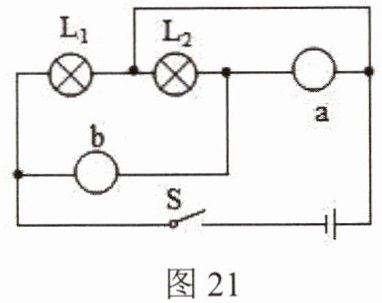

28. 在图21中填上电流表或电压表的符号,使两灯正常工作。
答案：
29. (2024•周口)可燃冰是一种新型能源,它是水和天然气在高压、低温情况下形成的类冰状结晶物质,主要成分是甲烷。用燃气锅炉烧水时,把质量为500kg、初温为20℃的水加热到100℃,共燃烧了12m^3天然气,已知水的比热容$c= 4.2×10^3J/(kg·℃)$,天然气的热值$q_{天然气}= 4.2×10^7J/m^3$,可燃冰的热值为同体积天然气的160倍,假设天然气完全燃烧。(1)求水吸收的热量；(2)求燃气锅炉烧水时的效率；(3)若换用可燃冰,应完全燃烧多少立方米可燃冰？
答案：
(1)$Q_{吸}= cm(t-t_0)= 4.2×10^3J/(kg·℃)×500kg×(100℃-20℃)= 1.68×10^8J$；
(2)$Q_{放}= Vq= 12m^3×4.2×10^7J/m^3= 5.04×10^8J$,$\eta=\frac{Q_{吸}}{Q_{放}}×100\%= \frac{1.68×10^8J}{5.04×10^8J}×100\%\approx33.3\%$；
(3)$V_{可燃冰}= \frac{Q_{放}}{q_{可燃冰}}= \frac{5.04×10^8J}{160×4.2×10^7J/m^3}= 0.075m^3$

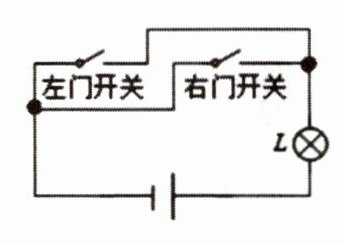

【答案】26. 实物连接如图19乙答案图所示(导线连接正确,无交叉)；27. 电路图如图20答案图所示(两个门控开关并联后与灯泡串联)；28. 图21中a为电压表,b为电流表；29.
(1)$Q_{吸}= cm(t-t_0)= 4.2×10^3J/(kg·℃)×500kg×(100℃-20℃)= 1.68×10^8J$；
(2)$Q_{放}= Vq= 12m^3×4.2×10^7J/m^3= 5.04×10^8J$,$\eta=\frac{Q_{吸}}{Q_{放}}×100\%= \frac{1.68×10^8J}{5.04×10^8J}×100\%\approx33.3\%$；
(3)$V_{可燃冰}= \frac{Q_{放}}{q_{可燃冰}}= \frac{5.04×10^8J}{160×4.2×10^7J/m^3}= 0.075m^3$

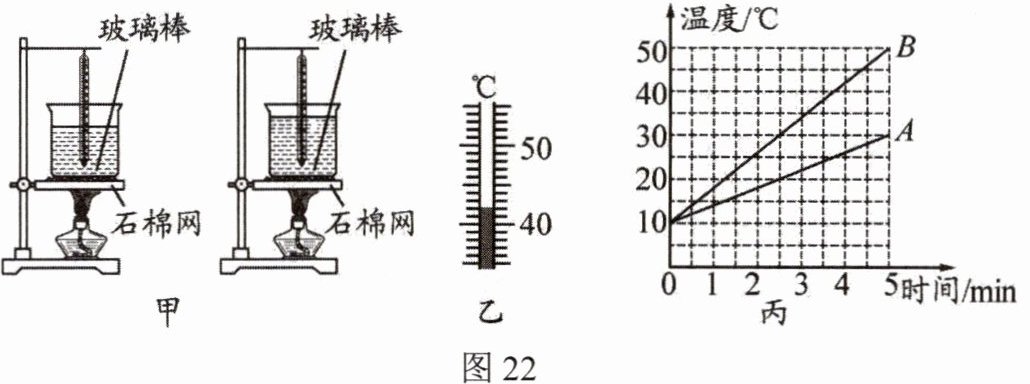

30. 为了探究“不同物质的吸热能力”,在两个相同的容器中分别装入质量、初温都相同的两种液体A、B,并且用相同的装置加热,如图22甲所示。
(1)实验中,可以通过比较_____(选填“升高的温度”或“加热时间”)来反映两种液体吸收热量的多少；
(2)加热到4min时,液体B的温度如图22乙所示,此时温度计示数是_____℃；
(3)冬天,如果你想自制暖手袋,应选液体_____(选填“A”或“B”)作为供暖物质,其效果更佳；
(4)上述实验中,主要用到的科学探究方法有转换法和_____法。
(1)实验中,可以通过比较_____(选填“升高的温度”或“加热时间”)来反映两种液体吸收热量的多少；
(2)加热到4min时,液体B的温度如图22乙所示,此时温度计示数是_____℃；
(3)冬天,如果你想自制暖手袋,应选液体_____(选填“A”或“B”)作为供暖物质,其效果更佳；
(4)上述实验中,主要用到的科学探究方法有转换法和_____法。
答案：
加热时间 42 A 控制变量
