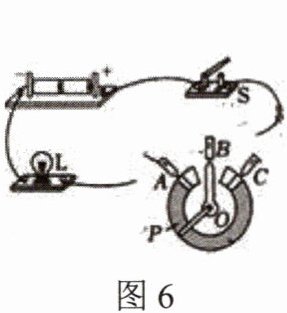

12. (2024•蚌埠)小明准备组装一个亮度可调的台灯,电路如图6所示。两根导线的一端没有连接,下列做法可以使灯泡变亮的是(D)

A.接A、B时,滑动片P逆时针滑动
B.接A、C时,滑动片P顺时针滑动
C.接B、C时,滑动片P顺时针滑动



D.接B、C时,滑动片P逆时针滑动

答案： D

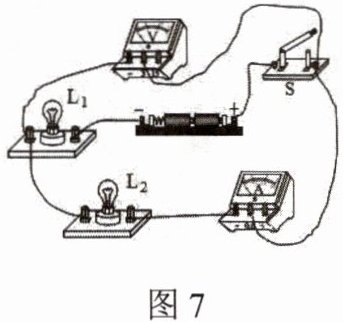

13. (2024•沈阳)如图7所示的电路,电源电压不变。闭合开关S,小灯泡$L_1和L_2$正常发光,两电表均有示数。过一会儿,其中一个灯泡突然熄灭,一只电表示数增大,另一只电表示数减小到几乎为零,下列分析正确的是(D)

A.小灯泡$L_1和L_2$并联
B.电压表测量$L_1$两端电压
C.示数减小到零的电表为电压表
D.该电路故障可能是$L_2$断路

答案： D

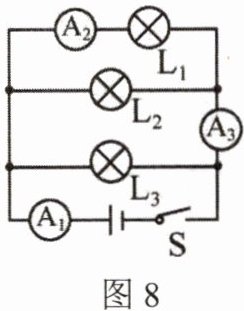

14. 如图8所示的电路中,闭合开关S,电流表$A_1$、$A_2$、$A_3的示数分别为I_1$、$I_2$、$I_3$,则它们的大小关系正确的是(C)

A.$I_1= I_2= I_3$
B.$I_1＞I_2= I_3$
C.$I_1＞I_3＞I_2$
D.$I_1＞I_2＞I_3$

答案： C

15. 如图9所示,电源电压不变,闭合开关S,电压表$V_1$的示数为6V,电压表$V_2$的示数为2V。下列说法中正确的是(D)

A.$L_1$两端电压为2V
B.电源两端电压为4V
C.断开开关,只将电压表$V_2$换成电流表,则$L_1与L_2$串联
D.断开开关,将两个电压表都换成电流表,则$L_1与L_2$并联

答案： D

16. 某同学采用如图10所示的电路做电学实验,闭合开关后,以下分析正确的是(B)

A.若$R_1$短路,电流表有示数,电压表无示数
B.若$R_2$短路,电流表有示数,电压表无示数
C.若$R_1$断路,电流表无示数,电压表有示数
D.若$R_2$断路,电流表有示数,电压表无示数

答案： B

17. 装修房屋时,如果选用不环保的材料会闻到对人体有害的刺激性气味。材料散发出刺激性气味是扩散现象,说明了分子在永不停息地做无规则运动。这种现象在夏天特别明显,这是因为温度越高,分子无规则运动越剧烈,所以我们要选用优质环保的材料进行装修。

答案： 扩散 分子在永不停息地做无规则运动 剧烈
