《2026年育才金典九年级物理全一册教科版》

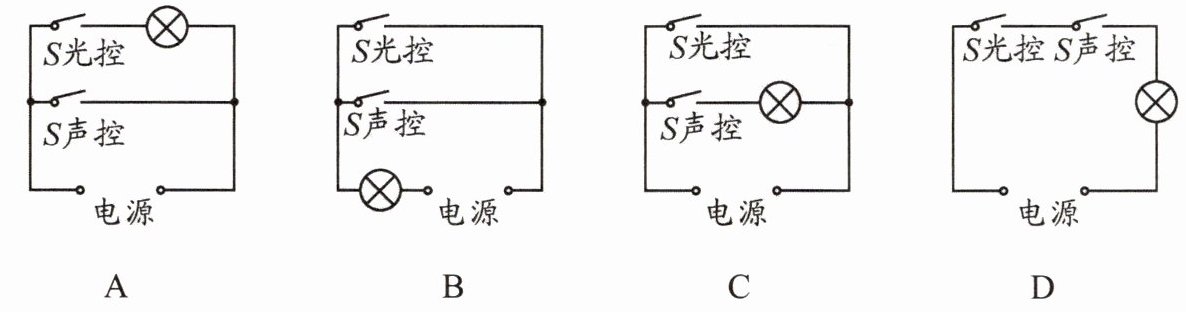

13. 楼道里,夜间只是偶尔有人经过,电灯总是亮着会浪费电能。小明和小刚利用“光控开关”(天黑时自动闭合,天亮时自动断开)和“声控开关”(当有人走动发出声音时,自动闭合,无人走动没有声音时,自动断开)设计了电路,使楼道照明变得智能化。下列选项中符合智能化要求的电路图是(D)

A.(图A)
B.(图B)
C.(图C)
D.(图D)

答案： D

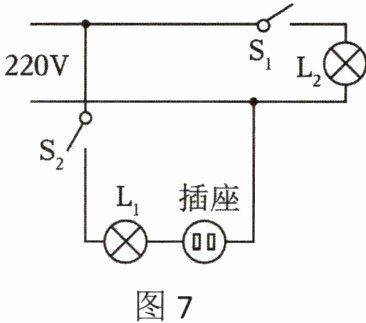

14. (多选)某同学想把两盏“220V,60W”的电灯和一个插座接入家庭电路中,他设计的电路图如图7所示,若闭合开关$S_1和S_2$,下列现象会出现的是(CD)

A.两盏灯同时烧坏
B.两盏灯正常发光
C.只有$L_2$正常发光
D.在插座上插上一盏“220V,30W”的台灯,台灯不能正常发光

答案： CD

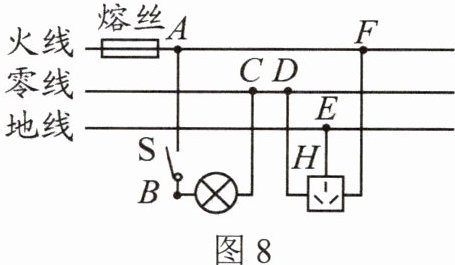

15. (多选)如图8所示是某家庭电路的一部分元件电路图,下列说法中正确的是(AD)

A.FD两点间的电压为220V
B.若熔丝熔断了一定是因为家庭电路中的用电器过多
C.若导线EH间断路,仍然可以安全使用三孔插座
D.若闭合开关S灯泡不发光,用试笔检测B点氖管发光,则可能是BC之间断路

答案： AD

16. (2023•广西)家中同时使用多个大功率用电器,很容易造成导线中电流过大而发生火灾；直接用手去拔绝缘皮破损的电源插头,可能因接触火线(选填“火线”或“零线”)造成触电。

答案： 电流 火线

17. 人体中通过的电流超过30mA时将会造成生命危险。某人身体的电阻约为1000Ω,则他的安全电压是30V。若是在潮湿的雨季,人的安全电压将减小(选填“增大”“不变”或“减小”)。

答案： 30 减小

18. (2022•浦东)教室里电风扇正常工作时的电压为220伏；风扇与日光灯之间是并联(选填“串联”或“并联”)连接的；多使用一盏电灯,家庭电路的总电流会变大(选填“变大”“不变”或“变小”)。

答案： 220 并联 变大

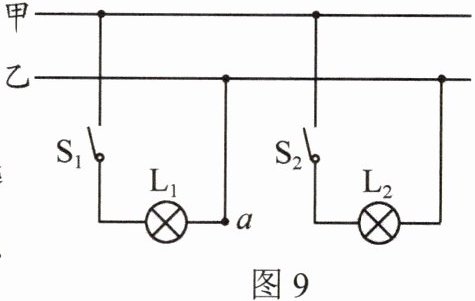

19. (2023•营口)家庭电路的部分电路图如图9所示(电路连接正确)。根据电路图可以判断甲、乙两根进户线中甲是火线。只闭合开关$S_1$,灯$L_1$正常发光,此时用试电笔接触a点,试电笔的氖管不发光(选填“发光”或“不发光”)；再闭合开关$S_2$,灯$L_1$马上熄灭,则故障原因可能是灯$L_2$短路(选填“短路”或“断路”)。

答案： 甲 不发光 短路
