14. 如图5所示是小灯泡和定值电阻的电流随电压变化的部分图像。下列说法正确的是(
D
)A．A为定值电阻B．定值电阻的阻值为10ΩC．若将它们并联接在电压为2V的电源两端,电路中的总电流为0.25AD．若将它们串联在电流为0.25A的电路中,电源电压为7V
答案：
D

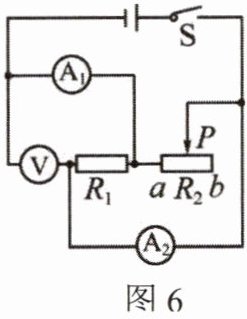

15. 如图6所示$,R_1$是定值电阻$,R_2$是滑动变阻器,电源电压保持不变,闭合开关后,以下说法正确的是$(
C
)A．R_1$与$R_2$是串联的B．电压表只测$R_1$两端的电压C．当P向b滑动时,电压表示数不变,电流表$A_2$示数不变D．当P向b滑动时,两个电流表示数都变小
答案：
C
16. 将两个表面光滑的铅块相互紧压,它们会粘在一起,说明分子间存在
引力
；刚出炉的烤红薯浓香扑鼻,等一会儿烤红薯凉后香气变淡,说明分子运动的剧烈程度与温度
有关。
答案：
引力 温度

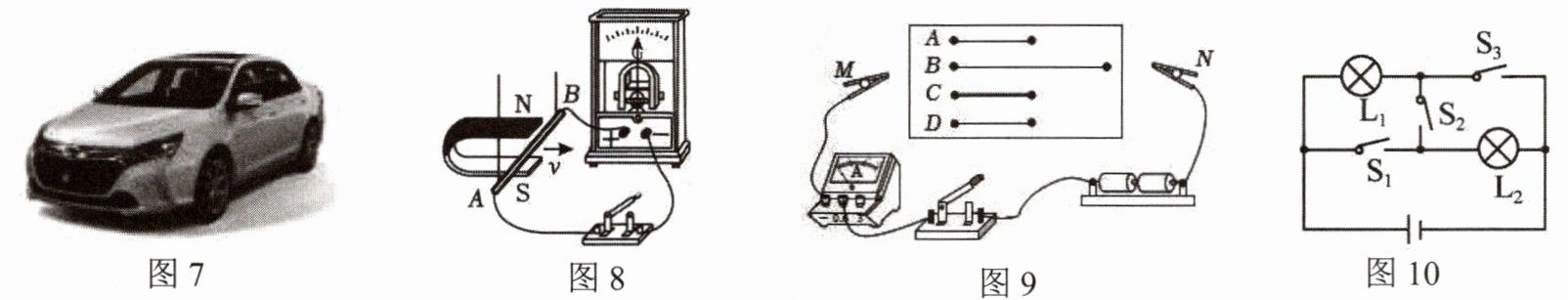

17. 如图7所示是国产品牌的电动混合动力汽车,给汽车蓄电池充电时,蓄电池相当于
用电器
(选填“用电器”或“电源”)；汽车发动机工作时,将内能转化为机械能的冲程是做功
冲程。
答案：
用电器 做功
18. 当某导体两端的电压为3V时,通过导体的电流为0.3A,导体电阻为
10
Ω。如果导体两端电压降为0V,导体的电阻为10
Ω。
答案：
10 10
19. 将导体AB、开关、灵敏电流计、蹄形磁体按如图8所示方式组装起来。闭合开关后,让导体AB水平向右运动,
会
(选填“会”或“不会”)观察到电流计指针偏转,应用该实验原理制成了发电
机。
答案：
会 发电
20. 为了探究影响导体电阻大小的因素,同学们设计了如图9所示的实验电路,已知其中导体A、B只有长度不同,A、C只有横截面积不同,A、D只有材料不同；实验中是通过观察
电流表示数
来判断导体电阻大小的；选用A、B
两根导体接入电路时,可以探究在其它条件相同,导体电阻与导体长度大小的关系。
答案：
电流表示数 A、B
21. 小李同学设计了如图10所示的电路,只闭合开关$S_2,$电灯$L_1$和$L_2$接成
串
联电路；再闭合开关$S_1,$电灯$$L_1$
$熄灭。
答案：
串 $L_1$
22. (2024•盐城)在“对家庭用电的调查研究”综合实践活动中,小明发现家中电能表表盘如图11所示,该电能表的示数为
326.6
kW·h。小明想测家中电水壶的功率,只让电水壶在电路中工作,当指示灯闪烁了48次,用时1min,则该电水壶的功率为1800
W。
答案：
326.6 1800
