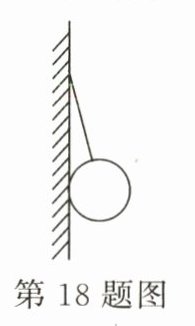

18.如图,用细绳将小球悬挂在墙面上,作出小球所受的弹力的示意图。
　　　　　　　　　　　　 　　　　　　　　　

答案：

[解析]由图可知，此时小球所受的弹力有两个，一个是绳对小球的拉力，另一个是墙对小球的支持力，如图所示。

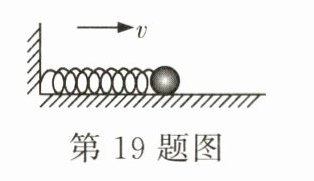

19.如图，小球向右运动将弹簧拉伸,请画出小球在水平方向上所受弹力的示意图。

答案：

[解析]由图可知，小球向右运动将弹簧拉伸，弹簧对小球的弹力作用在小球上，方向水平向左，如图所示。

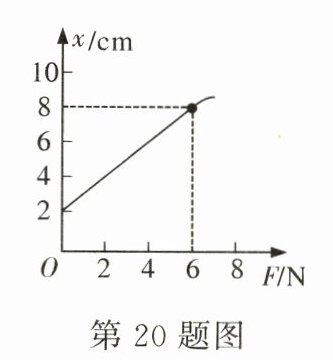

20.某同学在探究弹簧的特点时,得出了弹簧受到的拉力与弹簧长度的关系如图所示，请回答下列问题:
　　(1)这根弹簧的原长是________cm;
　　(2)受到6N的拉力时,弹簧比原来伸长了________cm,此时弹簧发生了________形变,它产生了________力;
　　(3)分析图像中有关数据，可得出的结论是______________________________。
　　　　　　 　　　

答案：
(1)2　
(2)6　弹性　弹　
(3)在弹性限度内，弹簧的伸长量跟它受到的拉力成正比　[解析]
(1)弹簧不受拉力时，由图像可知，弹簧长2cm，此时的长度就是弹簧的原长L₀ = 2cm;
(2)由图像可知，弹簧在受到6N的拉力时，弹簧长L = 8cm，则弹簧伸长ΔL = L - L₀ = 8cm - 2cm = 6cm，弹簧发生了弹性形变，它产生了弹力;
(3)由图像可知，在拉力不超过6N时，弹簧的伸长量跟它受到的拉力成正比，超过6N就不成正比了，故可得结论:在弹性限度内，弹簧的伸长量跟它受到的拉力成正比。

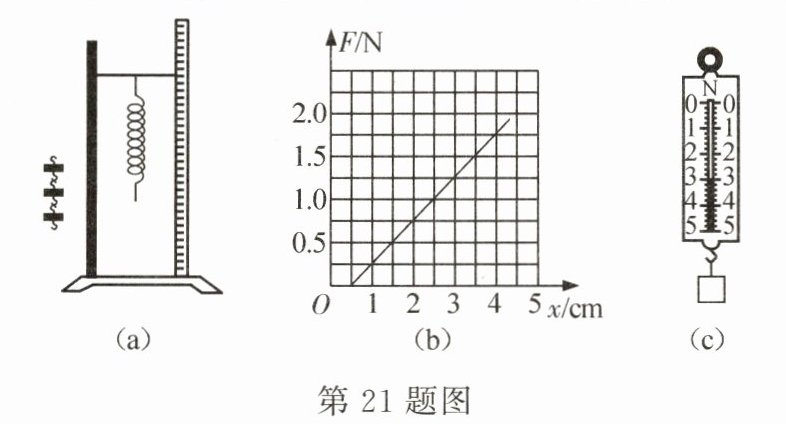

21.某同学做“探究弹簧弹力与弹簧伸长关系”的实验。先将弹簧平放在水平桌面上,测出弹簧的自然长度L₀ = 3.5cm,再将弹簧的上端挂在铁架台上,使弹簧处于竖直状态,如图(a)所示。然后将钩码逐个挂在弹簧的下端,测出相应的弹簧总长度L,算出弹簧伸长量x = L - L₀,记录实验数据,作出弹簧下端所受拉力F随弹簧伸长量x变化的图像,如图(b)所示。
　　(1)弹簧具有________(选填“弹性”或“塑性”);测出相应的弹簧长度需要用到________;
　　(2)图(b)中,直线没过坐标原点，可能的原因是________;
　　　
A.坐标标度选取不合理
　　　
B.钩码重力的测量值都偏大
　　　
C.弹簧自身重力的影响
　　(3)该同学用实验中的弹簧制作了一个弹簧测力计,弹簧测力计的工作原理是__________________,将该弹簧测力计竖直放置，未挂重物时，指针与零刻度对齐，悬挂某一重物时，如图(c)所示读数为________N,此时弹簧总长为________cm。

答案：
(1)弹性　刻度尺　　
(2)C　
(3)在弹性限度内，弹簧的伸长量与受到的拉力成正比　3　10
[解析]
(1)弹性形变可以复原，塑性形变不能复原，由于弹簧在一定范围内形变后可复原，故弹簧具有弹性。刻度尺是测量长度的工具，所以测出相应的弹簧长度需要用到刻度尺;
(2)弹簧竖直悬挂时，由于自身重力的影响，会伸长一些，此时弹簧的长度比平放在水平桌面的弹簧长度更长，所以图(b)中，直线没过坐标原点，与坐标标度的选取和钩码的重力无关，故A、B不符合题意，C符合题意;
(3)弹簧测力计是利用在弹性限度内，弹簧的伸长量与受到的拉力成正比原理制成的。由图(c)可知，弹簧测力计的分度值为0.2N，故图中弹簧测力计的示数为3N;由图(b)可知，弹簧在弹性限度内每受到1N的力，弹簧的伸长量增加2cm，故当拉力F为3N时弹簧的伸长量x为3×2cm + 0.5cm = 6.5cm，故此时弹簧总长L = x + L₀ = 6.5cm + 3.5cm = 10cm。

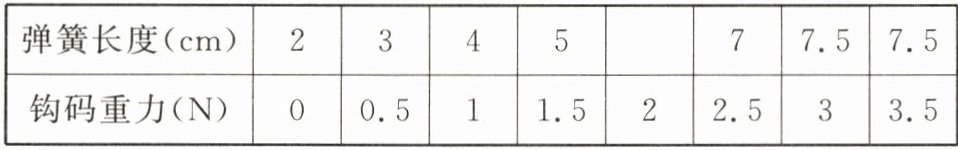

22.小华同学在课外进行了“弹簧的伸长量与弹簧受到的拉力的关系”的实验探究，数据记录如表:
　　　
　　　　　　　
　(1)表中，当悬挂的钩码重力为2N时,弹簧长度为________cm;
　(2)由实验数据可知,在弹性限度内，弹簧的________与它所受的拉力成________比;
八年级物理下(RJ)
　(3)表中,当钩码重力大于3N后，上述结论已不再成立，原因是________;
　　　
A.钩码不够重了　　　　　B.超出了弹簧的弹性限度
　(4)这项实验成果在实际中的应用是________;
　(5)易错题将弹簧在实际应用中做成了成品后,当它受到20N拉力时,弹簧长度为7cm,当拉力为10N时,弹簧长度为6cm,当弹簧长度为5.5cm时,拉力为________N,弹簧的原长为________cm。

答案：
(1)6　
(2)伸长量　正　
(3)B　
(4)弹簧测力计
(5)5　5　[解析]
(1)分析表格数据，在弹性限度内，弹簧受到的拉力每增加0.5N，弹簧伸长量增加1cm，所以当F = 2N时，弹簧的长度应该为5cm + 1cm = 6cm;
(2)分析表格数据，在弹性限度内，拉力每增加0.5N，弹簧长度增大1cm，所以弹簧的伸长量与弹簧受到的拉力成正比;
(3)当拉力大于3N后，拉力超过了弹簧的弹性限度，弹簧的伸长量与受到的拉力不成正比，故选B;
(4)在弹性限度内，弹簧的伸长量与弹簧受到的拉力成正比，据此制成了弹簧测力计;
(5)当它受到20N拉力时，弹簧长度为7cm，当拉力为10N时，弹簧长度为6cm，由此可知，拉力减小10N时，弹簧的伸长量减小1cm，当拉力减小5N时，弹簧的伸长量减小0.5cm，弹簧从6cm减小到5.5cm，则拉力会减小5N，所以此时的拉力为10N - 5N = 5N;当拉力为10N时，弹簧长度为6cm，当拉力变为0时，拉力减小了10N，则弹簧长度减小1cm，即弹簧的原长为6cm - 1cm = 5cm。
