《2025年名校调研跟踪测试卷八年级物理下册人教版》

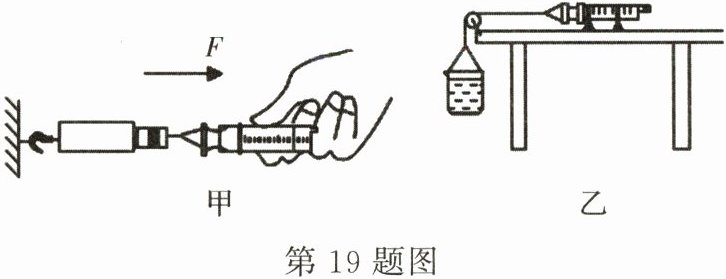

19. 如图甲是小明利用注射器估测大气压的实验装置图。
(1) 该实验中以活塞为研究对象，利用________原理来测出大气压力，当注射器中的活塞刚开始滑动时，记下此时弹簧测力计的示数为F；
(2) 某同学读出所用注射器的容积V，再用刻度尺测出注射器________(选填“针筒”“活塞”或“全部刻度”)的长度L，则此时大气压值p = ________；(用已知量符号表示)
(3) 实验过程中若注射器筒中的空气没有排尽或漏气，则测得的大气压值偏________；
(4) 考虑到活塞与针筒之间的摩擦力对实验的影响，小明改进了实验，如图乙所示，将注射器筒固定在水平桌面上，活塞通过水平细线及定滑轮与烧杯相连，向烧杯中缓慢加水，当活塞刚开始向左滑动时，测得杯和水的重力为9.8N，然后向外缓慢抽出杯中的水，当活塞刚开始向右滑动时，测得杯和水的重力为5.6N，已知活塞面积为7×10⁻⁵m²，则活塞与注射器之间的摩擦力为________N，所测大气压的值应为________Pa。

答案：
(1)二力平衡　
(2)全部刻度　$\frac{FL}{V}$　
(3)小　
(4)2.1　1.1×10⁵
[解析]
(1)该实验中以活塞为研究对象，当注射器中的活塞开始滑动时，活塞处于平衡状态，利用二力平衡原理来测出大气对活塞的压力，弹簧测力计的拉力与大气的压力刚好平衡，记录此时弹簧测力计的示数;
(2)为了测量活塞的面积，读出所用注射器的容积，再用刻度尺测出注射器全部刻度的长度，由圆柱体的体积公式可得活塞的面积;活塞的面积S = $\frac{V}{L}$，此时大气压强p = F大气 / S = $\frac{FL}{V}$;
(3)注射器筒中的空气没有排尽或漏气，都会使拉力变小，在面积不变的情况下，测得的大气压会偏小;
(4)当活塞刚开始向左滑动时，测得杯和水的重力G₁为9.8N，则G₁ = F大气 + f，当活塞刚开始向右滑动时，测得杯和水的重力G₂为5.6N，则G₂ = F大气 - f，所以F大气 = $\frac{G₁ + G₂}{2}$ = $\frac{9.8N + 5.6N}{2}$ = 7.7N，摩擦力f = G₁ - F大气 = 9.8N - 7.7N = 2.1N，大气压的值p大气 = F大气 / S活塞 = $\frac{7.7N}{7×10^{-4}m²}$ = 1.1×10⁵Pa。

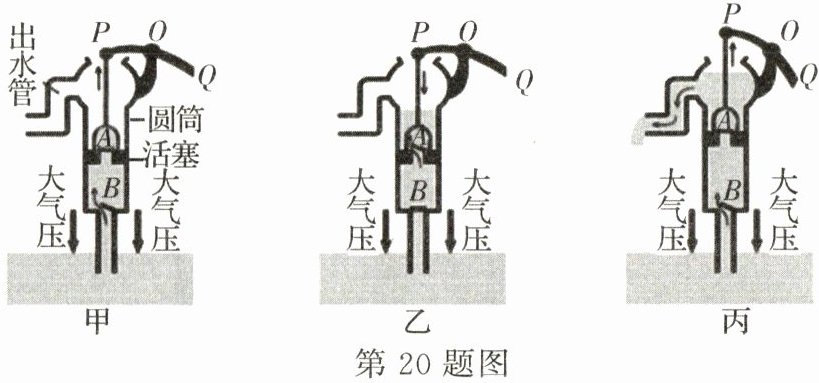

20. 如图为某活塞式抽水机工作的示意图，其中POQ是手柄，能绕着O点转动，P点通过连杆与活塞相连，A、B是单向阀门，只能向上开启，请回答下面的问题：
(1) 如图甲所示，当在Q点对手柄PQ施加________(选填“向上”或“向下”)的作用力时，圆筒中的活塞向上运动，阀门________(选填“A”或“B”)打开，水在________(选填“大气压”或“水压”)作用下经过阀门________(选填“A”或“B”)流入圆筒。
(2) 如图乙所示，活塞向下运动时，阀门B在________(选填“大气压”或“水压”)作用下关闭，而阀门A打开，圆筒中的水不断上升到活塞上方。
(3) 易错题如图丙所示，在Q点用力向下压手柄PQ时，手柄上P点受到的阻力方向________(选填“向上”或“向下”)，圆筒上方的水从出水管口流出；某地居民在安装此抽水机时，下端水管已插入水中，但无论怎样移动活塞，水管口都没有水流出，可能原因是________(写一条即可)。

答案：
(1)向下　B　大气压　B　
(2)水压　
(3)向下　水管与抽水机接头处漏气
[解析]
(1)由图甲可知，活塞式抽水机在使用时，当在Q点对手柄PQ施加向下的作用力时，圆筒中的活塞向上运动，阀门B打开，水在大气压作用下经过阀门B流入圆筒;
(2)如图乙，活塞向下运动时，阀门B受水的压力而关闭;水不能向下运动，于是就冲开阀门A进入圆筒的上部，再提起活塞时，活塞上面的水使阀门A关闭，水被活塞提起，从出水管中流出来;
(3)在Q点用力向下压手柄PQ时，P点向上运动，故手柄上P点受到的阻力方向向下;无论怎样移动活塞，水管口都没有水流出，可能是水管与抽水机接头处漏气。

21. 在生产生活中，人们经常需要将水从低处抽到高处，方法和工具有很多种。其中有一种活塞式抽水机，利用人力反复提压手柄就可以抽水，请你借助日常生活中最常见的可乐瓶，自己动手制作一台简易活塞式抽水机。

答案： 略
