《2025年名校调研跟踪测试卷八年级物理下册人教版》

24. 在如图所示的四幅图中，甲、乙、丙为某运动员进行跳板跳水比赛的漫画图，丁为另一体重较大的运动员从同一跳板跳水的情形。
　　(1) 观察图甲，人对跳板施加力的作用效果是使物体发生________；观察图乙，跳板对人的力的作用效果是改变人的________。
　　(2) 观察图甲和图丙，发现跳板形变程度不同，说明力的作用效果与________有关。
　　(3) 比较图丙和图丁的跳板形变程度，说明力的作用效果与________有关。

答案：
(1)形变　运动状态　
(2)力的作用点　
(3)力的大小　[解析]
(1)人给跳板一个力，跳板的形状发生变化，说明力使物体发生了形变，跳板给人一个向上的反作用力，这个力使人向上运动，说明力改变了人的运动状态;
(2)甲、丙两图中对跳板的压力大小、方向相同，作用点不同，产生的作用效果不同，说明力的作用效果与力的作用点有关;
(3)丙、丁两图中对跳板的压力的方向相同，作用点相同，丁图中人对跳板的压力大于丙图中人对跳板的压力，丁图中跳板的形变程度更明显，说明力的作用效果与力的大小有关。

中考链接
1. (2024.枣庄) 在两辆靠得较近的小车上分别放一块磁体甲和乙，如图所示，下列说法正确的是　(　　　)
A. 甲对乙的作用力大于乙对甲的作用力
B. 甲先对乙施力，然后乙才对甲施力
C. 甲对乙的作用力和乙对甲的作用力是一对相互作用力
D. 由于甲、乙两磁体没有接触，因此甲、乙之间没有力的作用
　　　　　　 　　　　　　　

答案： C　[解析]甲对乙的作用力与乙对甲的作用力是一对相互作用力，二者大小相等、方向相反、作用在同一直线上，作用在不同物体上，是同时发生的，故A、B 错误，C正确;D.由于同名磁极相互排斥，虽然甲、乙两磁体没有接触，但甲、乙之间有斥力，故D错误。

2. (2024.枣庄) 嫦娥六号探测器于2024年6月2日着陆月球背面阿波罗盆地进行采样，嫦娥六号探测器在降落月球实施制动减速时，要将发动机喷管朝向________(选填“前方”“侧方”或“后方”)，使探测器减速的施力物体是________(选填“燃气”或“喷嘴”)，此现象可以说明________。

答案： 前方　燃气　力的作用是相互的　　[解析]嫦娥六号探测器在降落月球实施制动减速时，依靠发动机喷管喷出大量的气体制动，制动需要受到一个向后的力，根据力的作用是相互的可知，向前喷出燃气时，燃气受到向前的推力，喷嘴会受到一个向后的反作用力，这个向后的反作用力使嫦娥六号探测器减速，故使嫦娥六号探测器减速的力的施力物体是燃气，此现象可以说明力的作用是相互的。

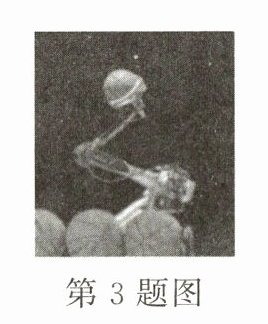

3. (2024.临夏州) 人类已经进入人工智能时代，各式各样的机器人出现在我们的生活中。如图是世界机器人大赛上科创小组设计的投篮机器人，要想准确把球投入篮筐，机器人除了需要控制力的作用点和方向外，还需要控制力的________；机器人抱球前进过程中，以机器人为参照物，球是________(选填“运动”或“静止”)的。

答案： 大小　静止

4. (2024.新疆) 请在图中画出小球受到的拉力F的示意图。
　　　　　　　　　　　　　　　　　　　

答案：
