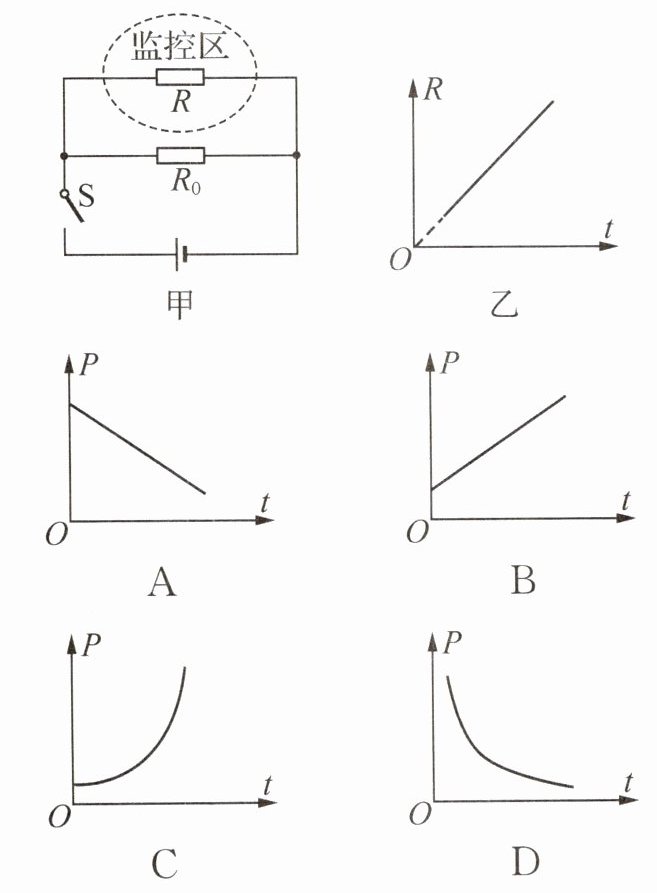

13. (2024·江苏南通一模)如图甲为一种自动测定温度的电路原理图. 电源电压不变,R₀ 为定值电阻,R 为可变电阻,其阻值 R 随温度 t 变化的情况如图乙. 闭合开关 S,当监控区的温度升高时,下列表示电路消耗的总功率 P 随温度 t 变化的关系图线中,可能正确的是 ( )

答案:
D@@解析:由图甲可知,R与R₀并联。由图乙知可变电阻的阻值R随温度t的升高而增大,且R与t成正比,设R = kt,由并联电路的电流规律可得,干路电流I = Iₐ + I₀ = U / R + U / R₀ = U / kt + U / R₀,则电路消耗的总功率P = UI = U(U / kt + U / R₀),P随t的升高而减小,图像为曲线,故D可能正确。

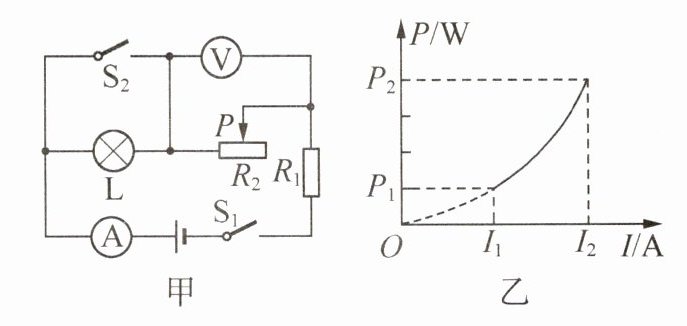

14. 如图甲所示,电源电压恒为 9 V,灯泡 L 上标有“5 V 1 W”字样,灯丝的电阻随温度的变化而变化,电压表选用 0~15 V 量程,电流表选用 0~0. 6 A 量程. 只闭合开关 S₁,移动滑动变阻器 R₂ 的滑片,R₁ 消耗的功率随电流变化的关系图像如图乙所示. 滑动变阻器的滑片 P 置于最右端时,电压表示数为 5 V,R₁ 消耗的功率为 P₁,电流表示数为 I₁;滑片 P 置于最左端时,灯泡正常发光,R₁ 消耗的功率为 P₂,电流表示数为 I₂,P₂∶P₁=4∶1. 求:

(1)灯泡正常发光时的电阻.
(2)滑动变阻器的最大阻值.
(3)同时闭合 S₁ 和 S₂,在保证电路安全的情况下,电路消耗的最大功率.
(1)灯泡正常发光时的电阻.
(2)滑动变阻器的最大阻值.
(3)同时闭合 S₁ 和 S₂,在保证电路安全的情况下,电路消耗的最大功率.
答案:
(1)25 Ω (2)50 Ω (3)4.05 W
解析:(1)灯泡正常发光时的电阻Rₗ = U²ₗ / Pₗ = (5 V)² / 1 W = 25 Ω。(2)只闭合开关S₁,当滑片P位于最右端时,L、R₂、R₁串联,R₁消耗的功率P₁ = I²₁R₁;当滑片位于最左端时,L与R₁串联,L正常发光,则I₂ = Iₗ = Pₗ / Uₗ = 1 W / 5 V = 0.2 A,R₁消耗的功率P₂ = I²₂R₁。P₂∶P₁ = I²₂R₁∶I²₁R₁ = I²₂∶I²₁ = 4∶1,则I₂∶I₁ = 2∶1,I₂ = 0.2 A,则I₁ = 0.1 A. 只闭合开关S₁,滑片P位于最右端时,R₂两端的电压U₂ = 5 V,则滑动变阻器R₂的最大阻值R₂ = U₂ / I₁ = 5 V / 0.1 A = 50 Ω。(3)只闭合开关S₁,滑片P位于最左端时,灯泡正常发光,则此时R₁两端的电压U₁ = U - Uₗ = 9 V - 5 V = 4 V,所以R₁的阻值R₁ = U₁ / I₂ = 4 V / 0.2 A = 20 Ω. 同时闭合S₁和S₂,R₂与R₁串联,当滑片P在最左端时,电流最大为I max = U / R₁ = 9 V / 20 Ω = 0.45 A,在电流表的量程内,电路安全,则电路消耗的最大功率P max = UI max = 9 V×0.45 A = 4.05 W。
