《2025年亮点给力全优练霸九年级物理下册苏科版》

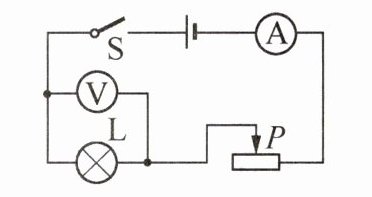

5.（2024·江苏无锡）用如图所示的电路测量小灯泡的功率，实验原理是________. 闭合开关，调节滑动变阻器滑片P，分别使电压表的示数小于、等于和略大于小灯泡的额定电压3.8 V，观察小灯泡的亮度，读出电压表、电流表的示数记录在表中，则小灯泡L的额定功率为________W，小灯泡的亮度由________决定.

|实验序号|电压U/V|电流I/A|小灯泡的亮度|
|----|----|----|----|
|①|3.0|0.28|较亮|
|②|3.8|0.30|正常发光|
|③|4.2|0.32|过亮|

答案： $P = UI$@@1.14@@实际功率

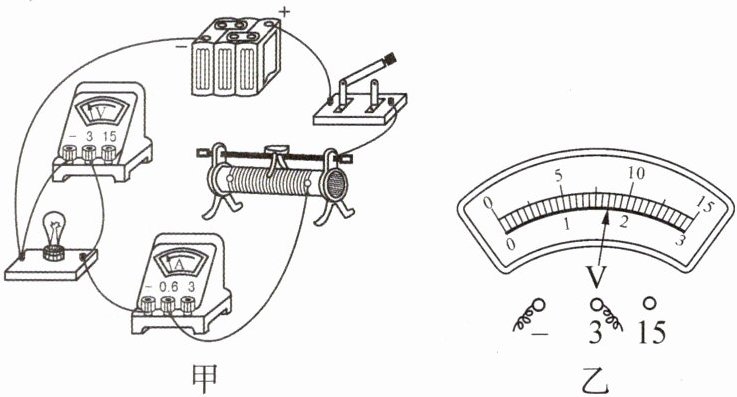

6. 如图甲所示，小红在做“测量小灯泡的电功率”实验，小灯泡的额定电压为2.5 V，电阻大约为10 Ω，有两个规格分别为“10 Ω 1 A”的滑动变阻器A和“50 Ω 2 A”的滑动变阻器B，电源电压为6 V.

（1）本实验中应选择滑动变阻器________（选填“A”或“B”）.
（2）连好电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数. 接下来应进行的操作是________.
A. 断开开关，更换小灯泡
B. 检查电路是否断路
C. 移动滑动变阻器的滑片，观察小灯泡是否发光

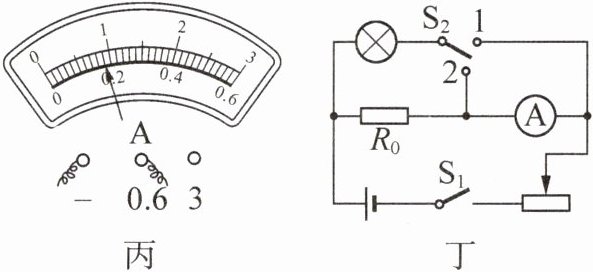

（3）问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向________（选填“右”或“左”）端移动，直到小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为________W.

（4）完成上面实验后小红同学进行了反思，如果电压表损坏了，能不能用其他实验器材来完成实验呢？经过思考，她选用了一个阻值为10 Ω的定值电阻R₀，设计了如图丁所示的电路，请将实验步骤补充完整.
① 闭合开关S₁、S₂拨到触点1，移动滑动变阻器滑片，使电流表的示数为________A；
② 保持滑动变阻器的滑片位置不变，再将开关S₂拨到触点2，读出电流表的示数I；
③ 小灯泡额定功率的表达式为$P_{额}$ = ________（用已知量和测量量表示）.

答案： B@@C@@右@@0.45@@0.25@@$2.5\ V×(I - 0.25\ A)$
