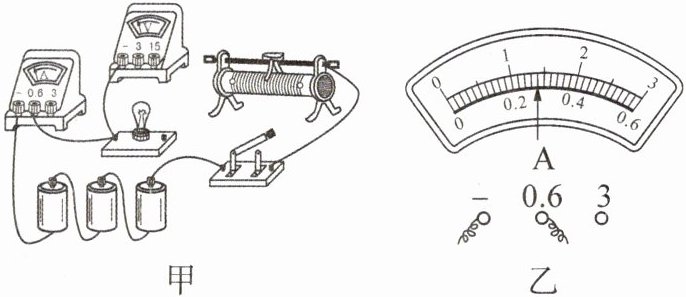

1.（2024·四川自贡改编）在“测量小灯泡额定功率”的实验中，小刚同学用一个电压表、一个电流表、一个开关、一个滑动变阻器、电压为4.5 V的电源和额定电压为2.5 V的小灯泡，设计的电路如图甲所示.

（1）请用笔画线代替导线将图甲所示电路补充完整.（滑片左移时接入电路的阻值变小）
（2）正确连接好电路后，闭合开关，当滑动变阻器的滑片向左移动时，电流表示数________（选填“变大”“变小”或“不变”）.当电压表的示数为________V时小灯泡正常发光，此时电流表指针如图乙所示，其示数为________A，小灯泡的额定功率为________W.若小灯泡两端的实际电压为2.3 V，则小灯泡的实际功率________（选填“大于”“等于”或“小于”）额定功率.

答案：

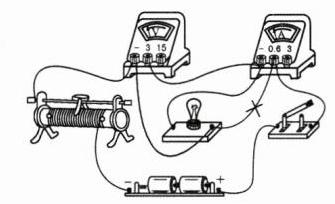

如图所示
@@变大@@2.5@@0.28@@0.7@@小于

【实验名称】用电压表和电流表测量小灯泡的额定功率
【实验器材】两节新干电池、标有“2.5 V”字样的小灯泡、电压表、电流表、滑动变阻器、开关和若干导线.
【进行实验与收集证据】

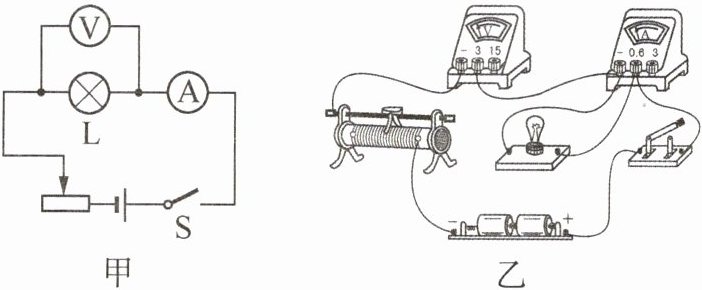

（1）设计如图甲所示的电路.

（2）根据电路图连接了如图乙所示的电路，连接电路时，开关应处于________状态，并将滑动变阻器的滑片移动到最________（选填“左”或“右”）端.检查电路时发现有一根导线连接错误，请在错误的导线上画“×”，并画出正确的连线.
（3）电路检查正确后，闭合开关S，移动滑动变阻器的滑片，记录实验数据如表.
|实验次数|1|2|3|4|5|
|----|----|----|----|----|----|
|发光情况|正常|较亮|较暗|微光|不亮|
|电压U/V|2.5|2.0|1.5|1.0|0.5|
|电流I/A|0.30|0.28|0.24|0.20|0.12|
|电功率P/W| | | | | |
|平均功率P＜sub＞平＜/sub＞/W| | | | | |
【交流合作】
（1）小灯泡的额定功率为________W.
（2）设计的实验记录表格存在的问题是________.
【拓展】实验中，若闭合开关S后，发现电压表有示数，电流表无示数，则电路中可能出现的故障是________（填字母）.
A. 小灯泡短路
B. 小灯泡断路
C. 滑动变阻器断路
D. 开关S接触不良

答案：
断开@@左@@如图所示@@
0.75@@计算了小灯泡的平均功率@@B

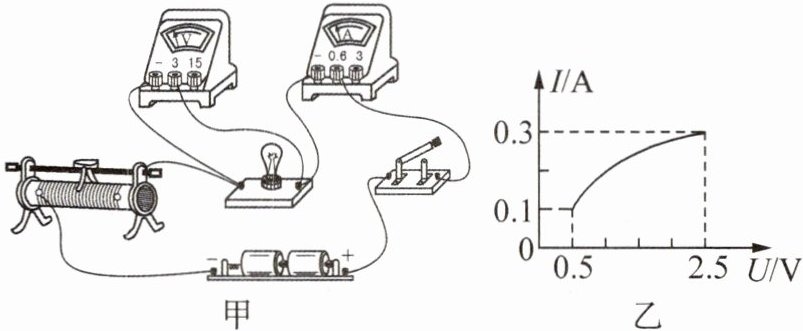

3. 小悦用如图甲所示的电路来测量小灯泡正常发光时的电阻，已知电源电压保持3 V不变，小灯泡的额定电压为2.5 V.
（1）小悦从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡I - U图像如图乙所示，则小灯泡正常发光时的电阻为________Ω（结果保留一位小数）.其图像不是一条直线的原因是灯丝电阻受________影响.

（2）小悦所选用的滑动变阻器的最大阻值为________Ω.
（3）实验结束后，小悦又发现了旁边有一个标有额定电流为0.3 A的小灯泡L'，于是灵机一动，又设计出了如图丙所示电路.利用电压表和小灯泡L，根据上述实验结果测量出了小灯泡L'的额定功率，请你将实验过程补充完整.

① 只闭合开关S和$S_{2}$，移动滑动变阻器的滑片，使电压表的示数为________V，小灯泡L'正常发光.
② 只闭合开关________，滑动变阻器的滑片保持不动，读出电压表的示数为4 V.
③ 小灯泡L'的额定功率$P_{额}$=________W.

答案： 8.3@@温度@@25@@2.5@@S和S₁@@0.45
