《2025年亮点给力全优练霸九年级物理下册苏科版》

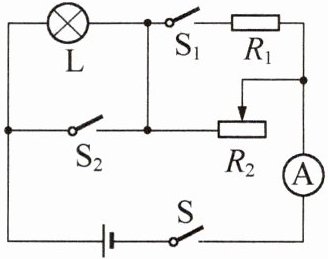

6. 如图所示的电路中，电源电压恒定，$R_{1} = 36$ Ω，滑动变阻器$R_{2}$的规格为“48 Ω 2 A”，电流表的量程为0～3 A，小灯泡L上标有“12 V 6 W”字样，忽略温度对灯丝电阻的影响. 当只闭合开关S且$R_{2}$接入电路的阻值为12 Ω时，小灯泡正常发光. 求：
（1）小灯泡正常工作时的电流.
（2）电源电压.
（3）当闭合开关S，断开开关$S_{1}$、$S_{2}$，滑动变阻器$R_{2}$接入电路的电阻值最大时，小灯泡的实际功率.
（4）在保证电路安全的情况下，当电路消耗的电功率为最大值时，1 min内滑动变阻器$R_{2}$消耗的电能.

答案： 0.5 A@@18 V@@1.5 W@@2 160 J

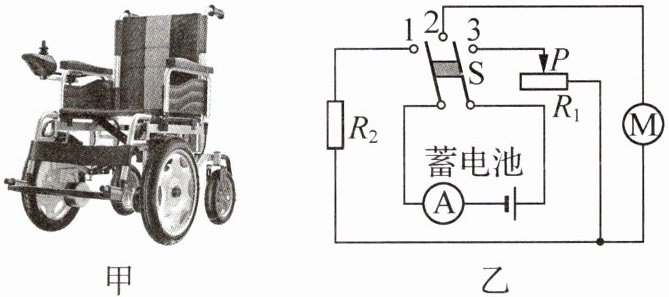

7.（2024·湖北武汉模拟）电动轮椅（图甲）为残障人士的出行提供了方便. 某型号的电动轮椅工作原理如图乙所示，操纵杆可操纵双刀双掷开关S以及滑动变阻器$R_{1}$的滑片$P$. 前推操纵杆时轮椅慢慢前进，继续前推操纵杆时轮椅快速前进，前进时电流表A的最大示数为3 A；后拉操纵杆时轮椅慢慢后退，后退时电流表A的示数保持0.5 A不变，此时电动机的实际功率为7 W. 蓄电池的电压保持24 V不变. 下列结论正确的是 （ ）

① 原理图中双刀双掷开关S刀片中间的连接物应为导体
② 开关接到1、2两个触点时，轮椅后退
③ $R_{2}$的阻值为10 Ω
④ 轮椅以最快速度前进1 min，电动机消耗的电能为4 320 J
A. ①③
B. ②③
C. ②④
D. ③④

答案： C

8. 亮点原创 今年夏天，便携风扇市场格外火爆. 如图所示的“挂脖式风扇”由无刷电机、涡轮扇叶、导风道和环绕出风口等部分组成，它凭借独特的时尚设计和便捷的使用方式，受到广大消费者的青睐. 该风扇铭牌上标有“5 V 5 W”字样，电池的容量为4 000 mA·h、充电电压为6 V，该风扇无刷电机内部线圈的电阻为0.2 Ω. 则：
（1）电池充满电可供该风扇正常工作多少小时？
（2）该风扇正常工作0.5 h，无刷电机内部线圈产生的热量是多少？

答案： 4.8 h@@360 J
