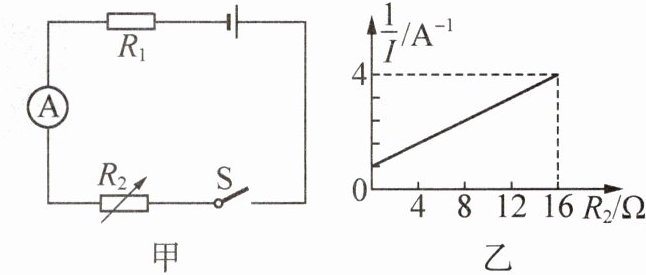

9. （2024·重庆二模）如图甲所示，$R_1$ 为定值电阻，调节电阻箱 $R_2$ 时，电流表的示数 $I$ 随之发生变化. 图乙为电流表示数的倒数与电阻箱的阻值之间的变化关系图像. 则下列判断正确的是 （ ）

A. 电源电压为 4 V
B. 定值电阻 $R_1$ 的阻值为 4 Ω
C. 该电路的最大电流为 4 A
D. 该电路的最大功率为 4 W

答案： B

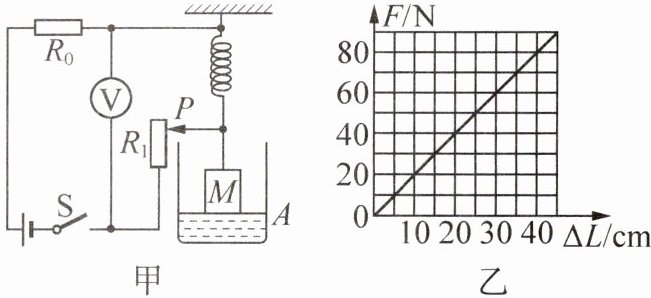

10. （2024·陕西西安模拟）如图甲所示是某款水位自动测控仪的测量原理图，电源电压 $U$ 恒为 12 V，定值电阻 $R_0 = 10$ Ω，$R_1$ 为一竖直固定的光滑金属棒，总长 30 cm，阻值为 15 Ω，其接入电路的阻值与长度成正比. 弹簧上端固定，滑片 P 固定在弹簧下端且与 $R_1$ 接触良好，滑片及弹簧的阻值、重力均不计. 圆柱体 M 通过无伸缩的轻绳挂在弹簧下端，弹簧的弹力与其形变量的关系如图乙所示. 物体 M 重力为 60 N、高为 50 cm、底面积为 80 $cm^2$.（已知 $\rho_{水}=1.0\times10^3$ $kg/m^3$，$g$ 取 10 N/kg）

（1）电路中 $R_0$ 的作用是________.
（2）当水位低于位置 A 时，电压表的示数恒为 2 V，此时滑动变阻器功率为________W，随着水位的升高，电压表的示数________（选填“变大”或“变小”）.
（3）当圆柱体 M 刚好浸没在水中时，电压表的示数为________V.（结果保留一位小数）

答案： 保护电路@@2@@变大@@6.5

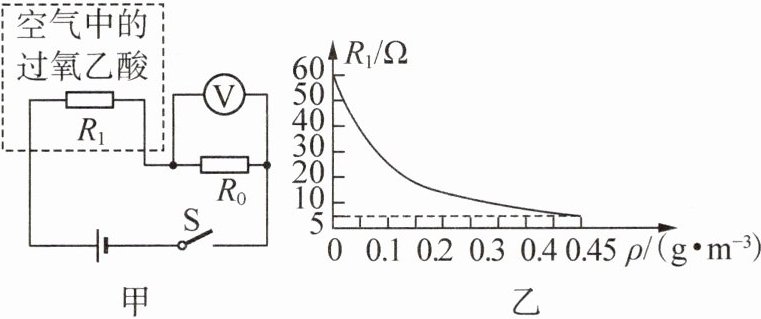

11. 新趋势 学科融合 学校常利用过氧乙酸对教室内的空气进行熏蒸消毒. 某学习小组为了测量教室空气中过氧乙酸气体的浓度，设计了如图甲的检测仪. 已知电源电压为 6 V，定值电阻 $R_0$ 标有“2.5 Ω 0.4 A”字样，过氧乙酸气体传感器 $R_1$ 的阻值随过氧乙酸气体浓度 $\rho$ 的变化关系如图乙. 电压表的量程为 0～3 V，电压表不同的示数对应不同的过氧乙酸气体浓度.

（1）按规定，$\rho＞0.1$ $g/m^3$ 才能达到消毒要求. 当电压表示数为 0.75 V 时，教室内过氧乙酸气体浓度是否达到消毒要求？
（2）若该检测仪在所能测量的最大浓度值状态下工作，电路消耗的电功率是多少？

答案： 达到消毒要求@@2.4 W
