《2025年亮点给力全优练霸九年级物理下册苏科版》

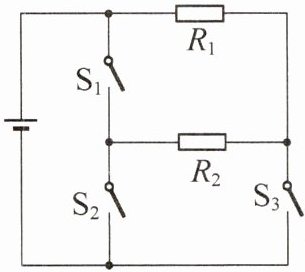

9. 某款电热杯有高、中、低三挡，其简化电路如图所示，开关$S_{1}$、$S_{2}$不能同时闭合，$R_{1}$的阻值为2.5 Ω. 只闭合开关$S_{3}$时，电路中的电流为2 A. 下列说法正确的是 [$c_{水}=4.2×10^{3}$ J/（kg·℃）] （ ）

A. 电源电压为10 V
B. 只闭合$S_{1}$、$S_{3}$时，电热杯处于低温挡
C. 只闭合$S_{3}$时，电热杯工作1 min产生的热量为600 J
D. 加热100 g水，水温由25 ℃升高到35 ℃，水吸收的热量为420 J

答案： C

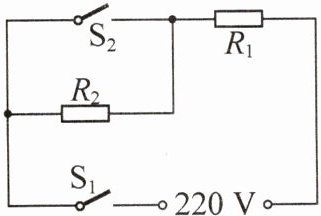

10.（2024·江苏无锡期末）如图所示是某电加热器的工作电路图，电加热器有“高温”和“低温”两挡，$R_{1}$和$R_{2}$都是电热丝，其中$R_{1} = 44$ Ω，$R_{2} = 176$ Ω. 当开关$S_{1}$闭合、$S_{2}$________时是高温挡，高温挡的电功率为________W. 该电加热器低温挡正常工作5 min产生的热量是________J.

答案： 闭合@@1 100@@$6.6×10^{4}$

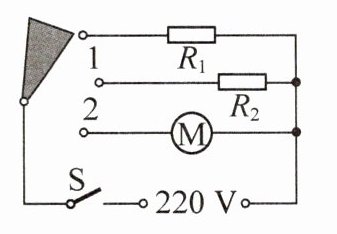

11.（2024·广东惠州二模）如图所示是一款多功能洗衣机的简化电路图. 此款洗衣机额定电压为220 V，它有两个挡位，当开关置于位置1时（$R_{1}$和$R_{2}$接入电路）为加热烘干状态，消耗功率为2 400 W；当开关置于位置2时（$R_{2}$和电动机M接入电路）为保温洗涤状态，已知电阻$R_{1}$的阻值为22 Ω，水的比热容$c_{水}=4.2×10^{3}$ J/（kg·℃），电动机的功率为240 W.

（1）在洗衣机内加入质量为20 kg、初温为20 ℃的冷水，求加热到50 ℃时水吸收的热量.
（2）求$R_{2}$的阻值.
（3）求洗衣机在保温洗涤状态下工作30 min，电路消耗的电能.

答案： $2.52×10^{6} J$@@242 Ω@@0.22 kW·h
