9.（2024·四川广安）如图所示，电源电压恒定不变，甲、乙为两个相同的电表. 当开关S₁闭合、S₂断开时，甲、乙两电表示数之比为5∶3，则两电表均为________（选填“电压表”或“电流表”）. 一段时间后，电阻R₁产生的热量为Q₁，现同时更换两电表种类，并调整开关状态，使两电表均有正常示数，经过相同的时间，电阻R₁产生的热量为Q₂，则Q₁∶Q₂为________.

答案： 电流表@@25 : 9

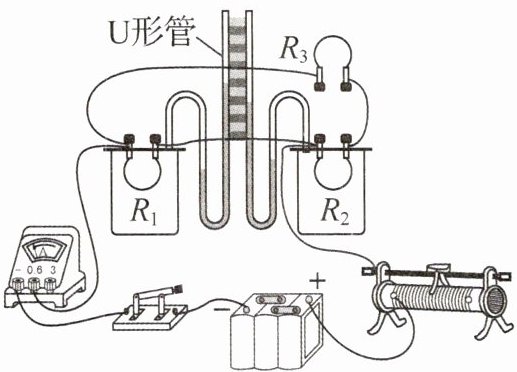

10. 如图所示为学校兴趣小组改进后的探究“电流通过导体产生的热量与电流大小的关系”实验装置. 其中R₁、R₂、R₃是发热电阻丝，R₁、R₂分别安装在两个密封容器瓶中，容器瓶内密封有相同质量的空气，两容器瓶各接一支相同的U形管，U形管另一端开口，两U形管内注入等量的同种液体.

（1）如图所示，闭合开关后，电阻丝在发热，其内能增加，这是通过________（选填“热传递”或“做功”）改变了它的内能；小明想探究电流通过导体产生的热量与电流大小的关系，则发热电阻丝R₁和R₂的电阻大小应该满足R₁________（选填“＞”“＜”或“＝”）R₂.

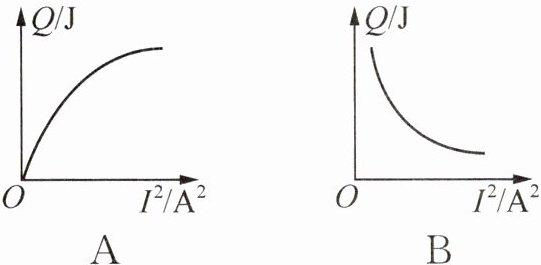

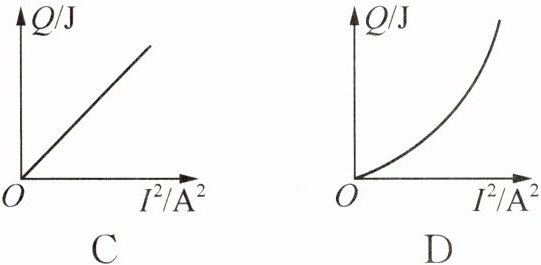

（2）焦耳做了大量与上述类似的探究实验，确定了电流产生的热量跟电流、电阻和通电时间的关系，一段时间内，定值电阻产生的热量Q与电流的平方I²的关系可用下列图像中的________表示.

（3）实验过程中小明移动滑动变阻器的滑片，若R₁=10 Ω，通过R₁的电流为0.4 A，则1 min内电流通过R₁产生的热量是________J.

答案： 做功@@=@@C@@96

11.（2024·山东淄博一模）如图所示，电路中标有“3 V 2 W”字样的灯泡L₁和标有“3 V 1 W”字样的灯泡L₂以及滑动变阻器R串联，电源电压恒为6 V，不考虑灯丝电阻的变化. 下列说法正确的是 （ ）

A. 闭合开关S，通过两灯泡的电流之比为2∶1
B. 闭合开关S，相同时间内电流通过L₁、L₂产生的热量之比为2∶1
C. 保证两灯安全的情况下，滑动变阻器R连入电路的最小阻值为4.5 Ω
D. 保证两灯安全的情况下，通电1 min电路产生的热量最多是180 J

答案： C
