《2025年亮点给力全优练霸九年级物理下册苏科版》

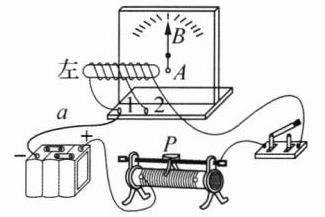

8. 如图所示是小强研究“影响电磁铁磁性强弱因素”的装置，它由电源、滑动变阻器、开关、带铁芯的螺线管和自制的针式刻度板组成.通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱.在指针下方固定一物体A，当用导线a与接线柱1相连，闭合开关后，指针B发生偏转.

（1）用笔画线代替导线将实物图连接完整.
（2）开关闭合后，电磁铁左端为________（选填“N”或“S”）极.
（3）实验发现：
①当滑片P向左滑动时，指针B偏转的角度将会________（选填“变大”或“变小”）；
②保持滑片P位置不变，当导线a由接线柱1改接到接线柱2，闭合开关后发现指针B偏转的角度将会________（选填“变大”或“变小”）.

答案：

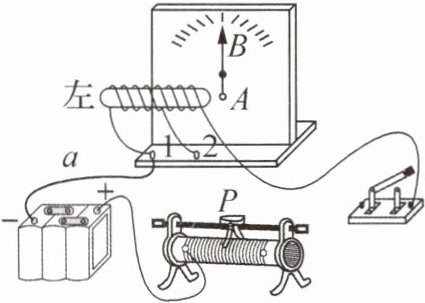

如图所示@@
N@@变大@@变小

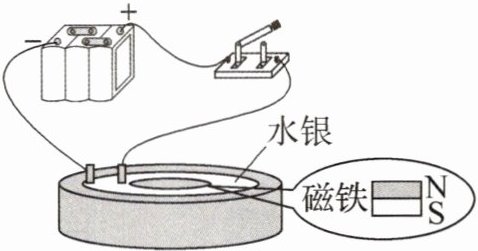

9. （2024·山东济南二模）如图所示，圆环形绝缘凹槽内装满水银，水银的内、外侧用导线接入电路，圆心处放置一块圆柱形磁铁，闭合开关后，发现水银逆时针流动.小明进行了如下操作：先对调电源的正、负极，再对调磁铁的N、S极，则该操作过程中，水银的流动情况是（ ）

A. 一直顺时针流动
B. 一直逆时针流动
C. 先顺时针流动，再逆时针流动
D. 先逆时针流动，再顺时针流动

答案： C

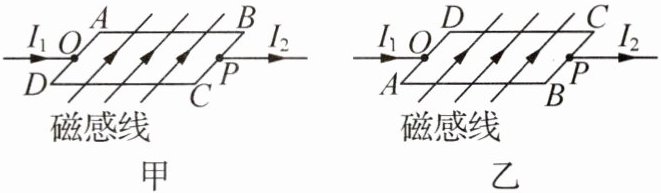

10. （2024·广东广州三模）矩形铜线框在某磁场中的位置如图甲所示，电流I1从O点流入线圈，从P点流出，流出的电流为I2，AB段受到的磁场力方向向上.下列说法不正确的是（ ）

A. 电流I1等于I2
B. 图甲位置中，CD段受到的磁场力方向向上
C. 让线框转180°到图乙位置，AB段受到的磁场力方向向下
D. 让线框转180°到图乙位置，CD段受到的磁场力方向向上

答案： C

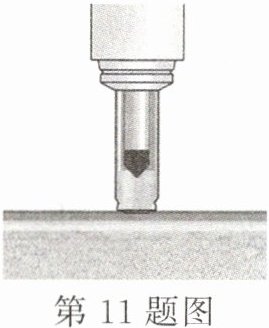

11. 亮点原创 电动式无针注射器广泛应用于胰岛素、疫苗、医美、动保免疫等领域，如图所示.该注射器通电时，通电线圈在永磁体产生的磁场中受到强大的推力，将药液高速注入皮肤.电动式无针注射器的工作原理是________________，与________（选填“电动机”或“发电机”）的工作原理相同；该注射器通电工作时，改变电流的方向，产生的推力大小________（选填“改变”或“不变”）.

答案： 磁场对通电导体有力的作用@@电动机@@不变
