7. 为了保证家庭电路的安全，现在人们都在家庭电路的干路上安装空气开关，空气开关能起到开关和保险装置的作用. 保险装置的作用是在家庭电路中________时，自动切断电路，保护电路安全. 某同学家中所装空气开关的额定电流为10 A，他家中有150 W的电视机、100 W的计算机、150 W的电冰箱各一台，40 W的日光灯4盏，1 600 W的电磁炉一个，这些用电器________（选填“能”或“不能”）同时使用.

答案： 电流过大@@能@@解析：保险装置可以在家庭电路的电流过大时，自动切断电路，从而起到保护作用。家庭电路的电压U = 220 V，则该同学家中所装空气开关允许接入的用电器的最大总功率$P_{max}=UI = 220\ V×10\ A = 2200\ W$，该同学家中用电器的总功率P = 150 W + 100 W + 150 W + 4×40 W + 1600 W = 2160 W＜$P_{max}$，所以这些用电器能同时使用。

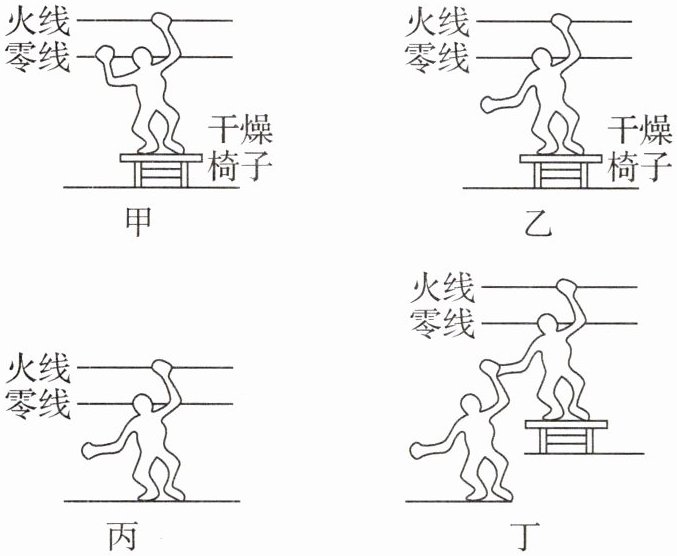

8. 如图所示情景中，不会发生触电事故的是图________，发生触电事故时漏电保护器不会跳闸的是图________（前两空均选填“甲”“乙”“丙”或“丁”），发生触电事故时电路中的空气开关________（选填“会”或“不会”）跳闸.

答案： 乙@@甲@@不会@@解析：人体也是导体，当有一定强度的电流流过人体时，就会发生触电事故。图甲中，人站在干燥的椅子上，一手接触火线，一手接触零线，火线、人体、零线构成通路，有电流流过人体，所以会发生触电事故；图乙中，人站在干燥的椅子上，一手虽然与火线接触，但由于干燥的椅子是绝缘体，火线、人体、大地之间不能构成通路，没有电流流过人体，所以不会发生触电事故；图丙中，人站在地面上，一手接触火线，火线、人体、大地构成通路，有电流流过人体，所以会发生触电事故；图丁中，一人站在干燥的椅子上，一手接触火线，一手与站在地面上的另一人手拉手，此时火线、两人体和大地构成了通路，有电流流过人体，所以会发生触电事故。综上所述，不会发生触电事故的是图乙。家庭电路中，若某用电器漏电，或人因操作失误而触电，有电流经人体流向大地，漏电保护器会自动切断电路，即跳闸，可知发生触电事故时漏电保护器不会跳闸的是图甲；空气开关只有在电路中电流超过额定电流时才会自动断开，即跳闸，所以发生触电事故时，电路中的空气开关不会跳闸。

9. 新素养 科学探究 小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验.

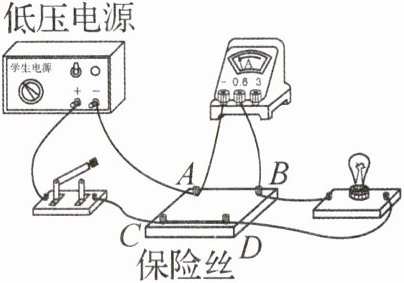

（1）在图中CD间接上一段保险丝，AB间接入电流表，其他部分按如图所示连接好电路.

（2）当开关闭合时，灯泡________（选填“发光”或“不发光”），电流表________（选填“有”或“无”）示数.
（3）断开开关，CD间保留保险丝，只在BD间接一根粗铜丝，闭合开关瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断.
（4）小明找来一根细铜丝代替保险丝接在CD之间，同时在BD间接入一根较短的粗铜丝，闭合开关，发现电流表的示数超过量程，灯泡________（选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏.
【分析论证】
① 根据欧姆定律知道，铜丝的电阻较小，闭合开关的瞬间，电路中的电流较________，造成电流表超过量程而烧坏电流表.
② 细铜丝的电阻比粗铜丝的电阻大很多，在电流相同时，根据P = I²R可知，导体的电功率与电阻成________比，所以细铜丝的电功率比粗铜丝的电功率________（选填“大”或“小”），因此细铜丝的温度升高明显.
③ 保险丝的熔点远低于铜丝，因此在没有保险丝的情况下，________（选填“能”或“不能”）用铜丝代替保险丝.

答案： 发光@@有@@不发光@@大@@正@@大@@不能
