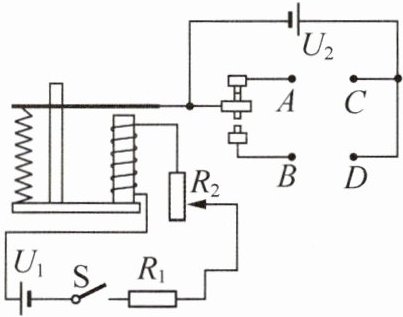

12.（2024·江苏泰州模拟）如图是汽车尾气中CO排放量的检测电路. 当CO浓度高于某一设定值时，电铃发声报警. 图中气敏电阻R₁的阻值随CO浓度的增大而减小. 下列说法正确的是 （ ）

A. 电铃应接在A和C之间
B. 当CO浓度升高时，电磁铁磁性减弱
C. 为使该检测电路在CO浓度更低时报警，可将R₂的滑片向上移
D. 用久后，电源电压U₁会减小，报警时CO最小浓度比设定值低

答案： C

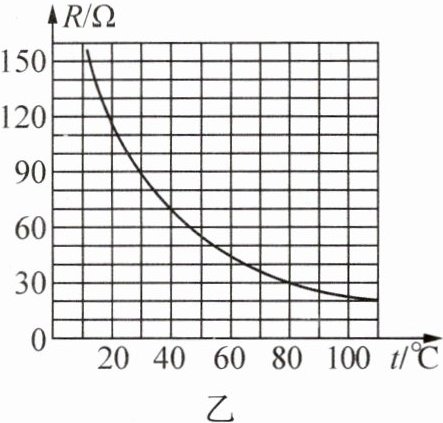

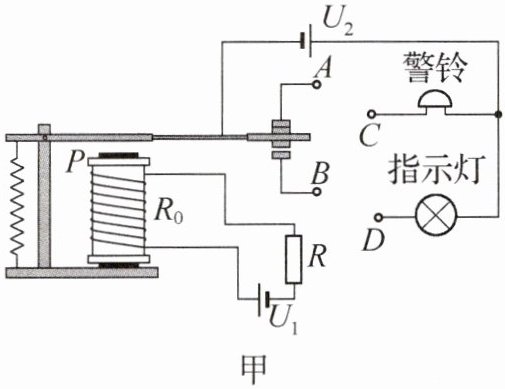

13. 新趋势 学科融合 小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示. 将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器的衔铁与上触点接触，与下触点分离，指示灯亮；当环境温度超过某一值时，继电器的衔铁与下触点接触，与上触点分离，警铃响. 图甲中控制电路的电源电压U₁ = 4.5 V，电磁铁线圈的电阻R₀ = 20 Ω，当线圈中的电流大于或等于50 mA时，衔铁将被电磁铁向下吸合，警铃响. 如图乙所示是该热敏电阻的阻值随温度变化的图像.


（1）电磁继电器的电磁铁是利用电流的________效应工作的.
（2）当环境温度升高时，热敏电阻阻值将________（选填“增大”“减小”或“不变”），电磁铁的磁性将________（选填“增强”“减弱”或“不变”）.
（3）图甲中警铃的接线柱C应与接线柱________（选填“A”或“B”）相连.
（4）图甲中电磁铁上端P的磁极为________（选填“N”或“S”）极.
（5）由图乙可知，当环境温度超过________℃时，警铃响.

答案： 磁@@减小@@增强@@B@@S@@40
