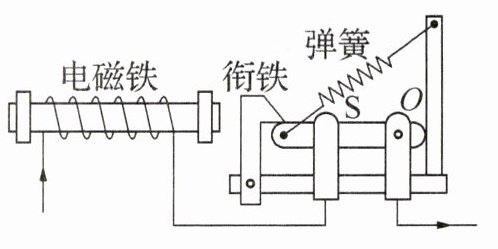

5. 如图是空气开关的简化原理图. 当电流方向如图所示时，电磁铁的右端为 ________ （选填“N”或“S”）极. 当该电路中再接入一个大功率用电器时，电磁铁的磁性会 ________ （选填“增强”或“减弱”）. 当电流过大时，开关 S 会在弹簧的拉力作用下被拉起，在弹簧拉起开关 S 的过程中，拉力的力臂 ________ （选填“变大”“变小”或“不变”）.

答案： N@@增强@@变大

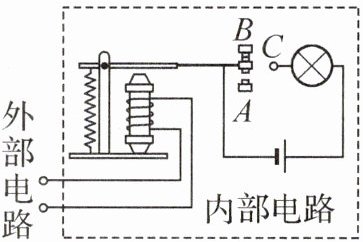

6. （2024·陕西渭南模拟）小朱尝试用电磁继电器设计了一个应急灯电路图（以一个灯为例，如图所示），要求外部电路停电时，图中的灯立即亮，则 C 点应该和触点 ________ （选填“A”或“B”）相连；图中的电磁继电器相当于一个 ________ （选填“开关”或“电源”）.

答案： B@@开关

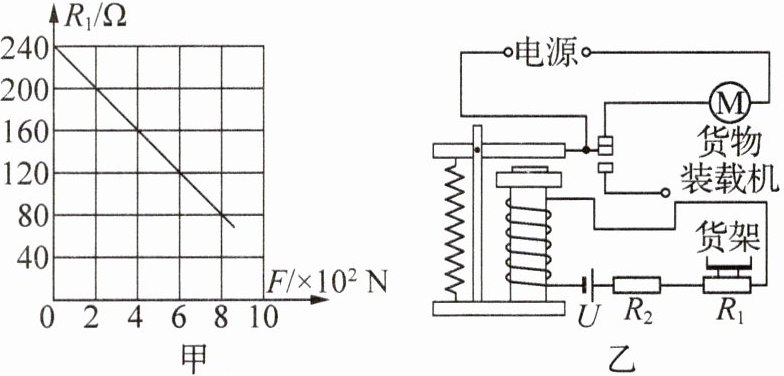

7. 新趋势 学科融合 如图甲是力敏电阻 R₁ 的阻值随所受压力变化的关系图像；如图乙是用力敏电阻 R₁ 设计的一种“自动限重器”，该装置由控制电路和工作电路组成，其主要元件有电源、电磁继电器、货物装载机（实质是电动机）、力敏电阻 R₁ 和定值电阻 R₂ 等. 当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品. 已知控制电路的电源电压 U = 6 V，电磁继电器线圈的阻值 R₀ = 10 Ω，定值电阻 R₂ = 30 Ω.

（1）随着货架装载货物质量的增大，力敏电阻 R₁ 的阻值将 ________.
（2）电磁铁的上端为 ________ （选填“N”或“S”）极.
（3）当电磁继电器线圈中的电流为 30 mA 时，衔铁被吸下，则货架能承受的最大压力为多少？
（4）为了调节货架能承受的最大压力，可将定值电阻 R₂ 替换为滑动变阻器，若需要控制货架能承受的最大压力为 600 N，则替换的滑动变阻器的最大阻值应不小于多少？

答案： （1）减小 （2）N （3）$400\ N$ （4）$70\ \Omega$
