13. 新趋势 学科融合（2024·山西大同一模）阅读短文，回答问题.
电热服是将电源、控温装置、安全保护装置、发热元件等通过导线连接组成电路，利用电源控制服装内部的电热元件产生热量的一类服装的总称. 电热服一开始主要是为在寒冷环境中的士兵、工人、户外运动者所研发的，能在极寒的环境中保暖御寒、减少冻伤，确保人在舒适的温度下更好地工作或锻炼.
电热服通过移动电源提供能量，发热元件（柔软发热片）为身体提供热量，保暖身体、抵御严寒. 移动电源可在家庭电路中直接充电，非常方便. 电热服的温度可以通过控温装置调控，用户可以根据环境温度和自身情况将电热服调整到最适宜、最舒服的温度. 电热服中有过热保护装置，温度较高时自动跳转至低挡位进行恒温保暖；检测到用户停止使用时，能自动断电，不用担心忘记关掉电源. 目前，设计者通过过压保护、过流保护、短路保护等多重保护手段，使它变得更加安全.
（1）电热服的移动电源充电时，其在电路中的“身份”是________（选填“电源”或“用电器”）.
（2）发热元件（柔软发热片）的工作原理是利用了电流的________.
（3）在电热服的温度过高时，过热保护装置会在电源电压一定的条件下将电路的总电阻调________（选填“大”或“小”）.
（4）除过热保护装置，电热服中还具有的保护措施是________.（写出一条即可）

答案： 用电器@@热效应@@大@@过压保护（或过流保护、短路保护等）

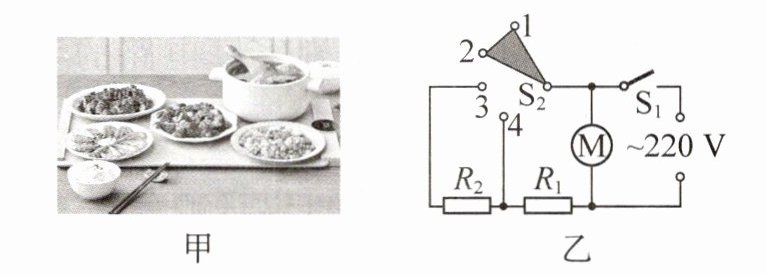

14.（2024·广东佛山三模）如图甲所示是有保温、加热功能的暖菜板，其简化电路如图乙所示，其中M为内置风扇，R₁和R₂均为电热丝，R₂=96.8 Ω. 如表所示是该暖菜板的说明书，保温总功率由于被污渍遮挡看不清. 暖菜板正常工作时，求：

|型号|805D|电路总|加热|2 100 W|
|----|----|----|----|----|
|电压|220 V|功率|保温| |
|用途|暖菜、温奶|风扇功率|100 W| |

（1）通过内置风扇的电流.（保留两位小数）
（2）R₁的阻值.
（3）保温状态下工作5 min，电热丝产生的热量.

答案： 0.45 A@@24.2 Ω@@$1.2×10^{5} J$
