12. 新素养 科学探究 小杰和小芳在“探究电流产生的热量与哪些因素有关系”实验中，在两个透明容器中密封等量空气，各放置一段电阻丝并连接一个装水的U形管，通过U形管中水面的高度差来判断电阻丝产生热量的多少. 装置的密封性能良好，电源电压为6 V.

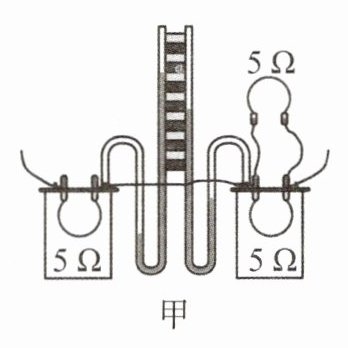

（1）小杰根据图甲中的现象得到“在通电时间和电阻相同时，________________，电阻产生的热量越多”的结论.
（2）小芳猜想电流产生的热量与电阻大小有关，下列能支持她猜想的现象是________.
A. 正常工作时，“36 V 54 W”的灯泡比“12 V 6 W”的灯泡亮
B. 接线板上接入的用电器越多，导线越容易发热
C. 电熨斗工作时发热明显，而与之相连的导线却不怎么热

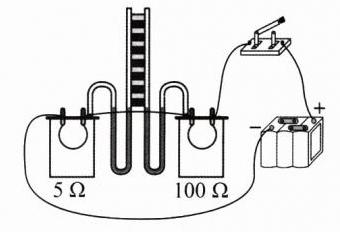

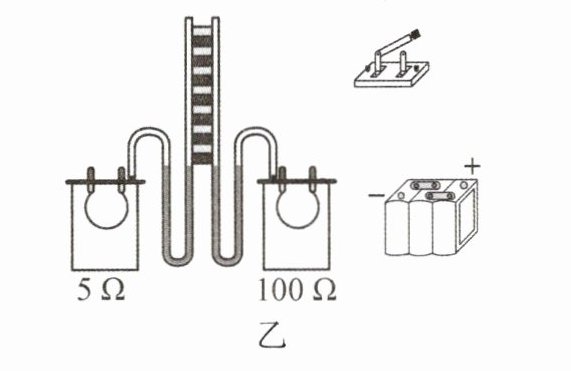

（3）为了验证猜想，小芳选用了5 Ω和100 Ω的电阻丝进行实验，如图乙所示，请你用笔画线把电路连接完整. 闭合开关，她发现较长时间后两个U形管中水面的高度差均不明显，原因是________________，请你提出改进办法：________________.

答案：
电流越大@@C@@电路中电流太小(或电阻太大或电源电压太小)@@将100 Ω的电阻丝换成阻值更小的非5 Ω的电阻丝(或增大电源电压)

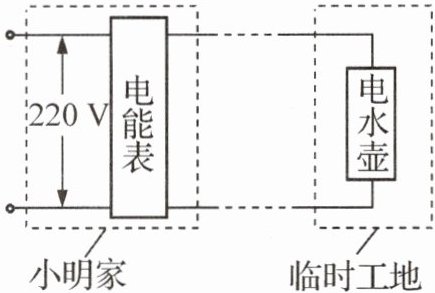

13. 小明在离家不远处施工，为了饮水方便，临时用导线将电水壶接入家中电能表[标有“3 000 r/(kW·h)”字样]，如图所示. 电水壶的规格为“220 V 1 210 W”，当使用电水壶烧水时，电能表的转盘转动110 r，用时120 s.（导线和电水壶的电阻不随温度变化）

（1）电水壶是利用电流的________工作的.
（2）求电水壶的电阻.
（3）求导线的电阻.
（4）求电水壶烧水时导线上产生的热量.

答案：
(1) 热效应
(2) 40 Ω
(3) 4 Ω
(4) 1.2×10⁴ J
