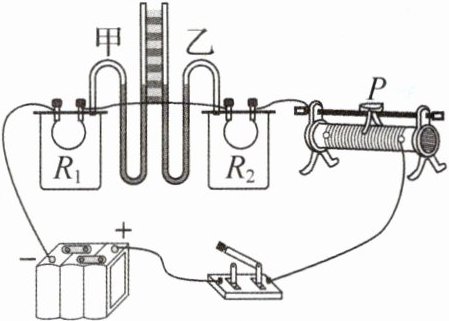

11. （2024·新疆模拟）如图所示为探究“焦耳定律”的实验装置，两个透明容器中密封着等量的空气，U形管两侧液面高度的变化反映密闭空气温度的变化，将容器中的电阻丝R₁、R₂串联在电路中，且R₁＜R₂，下列说法正确的是 （ ）

A. 闭合开关后，通过R₁的电流大于通过R₂的电流
B. 闭合开关后，乙管两侧液面高度变化速度比甲快
C. 闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
D. 该实验装置用于探究“电阻和通电时间一定时，电热与电流的关系”

答案： B

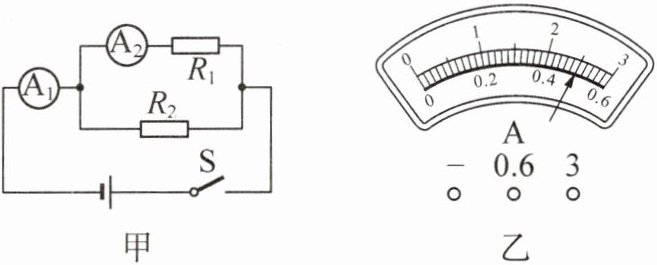

12. 如图甲，两电热丝R₁与R₂并联，R₁ = 20Ω，电源电压保持不变，闭合开关，电流表A₁和A₂表盘指针均指在如图乙所示位置，则以下判断正确的是 （ ）

A. R₁∶R₂ = 1∶4
B. 电源电压为10V
C. R₂的电功率为10W
D. R₂工作1min放出的热量为200J

答案： B

13. 如图所示电路，电源电压为10V，定值电阻R₀的阻值为2Ω. 闭合开关后，电动机正常转动，电流表的示数为1A；电动机被卡住不能转动时，电流表的示数为2A. 则电动机的额定功率为________W；电动机正常工作1min消耗的电能为________J，其内部线圈产生的热量为________J.

答案： 8@@480@@180
