《2025年亮点给力全优练霸九年级物理下册苏科版》

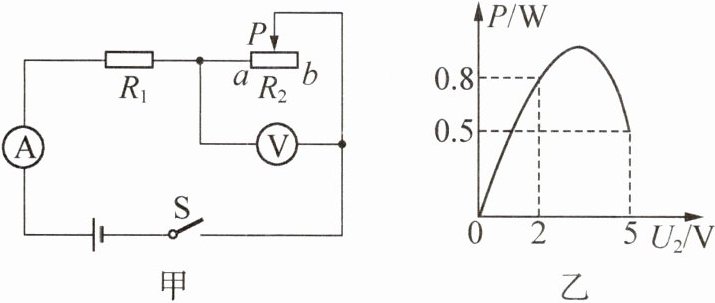

6. 如图甲电路中，$R_1$ 为定值电阻，$R_2$ 为滑动变阻器. 闭合开关 S，滑动变阻器的滑片从 $a$ 端滑动到 $b$ 端的过程中，$R_2$ 消耗的功率 $P$ 与电压表示数 $U_2$ 的关系图像如图乙所示. 则 $R_2$ 的最大阻值为________Ω，$R_1$ 的阻值为________Ω，该电路消耗的最大功率为________W.

答案： 50@@10@@3.6

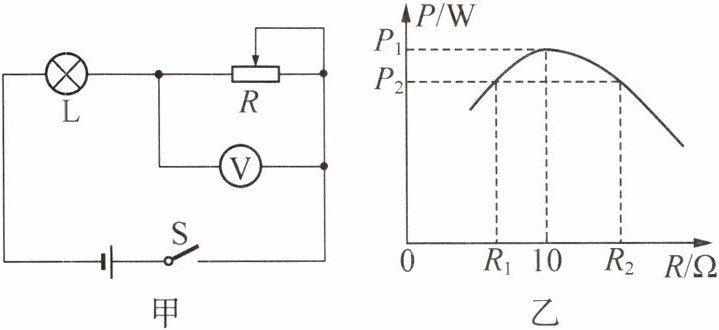

7. 如图甲所示，电源电压为 9 V，小灯泡上标有“5 V 2.5 W”字样（忽略灯丝电阻的变化），滑动变阻器上标有“40 Ω 1 A”字样，电压表的量程为 0～15 V. 闭合开关 S，移动滑动变阻器的滑片，得出滑动变阻器的电功率 $P$ 与其接入电路的阻值 $R$ 之间的关系图像，如图乙所示. 求：

（1）小灯泡正常发光时的电流.
（2）当滑动变阻器的阻值为 10 Ω 时，滑动变阻器的功率 $P_1$.
（3）如图乙所示，当滑动变阻器接入电路的阻值分别为 $R_1$、$R_2$ 时，滑动变阻器的功率均为 $P_2$. 则在电路安全范围以内，$R_2$ 的最大阻值为多少？

答案： 0.5 A@@2.025 W@@12.5 Ω

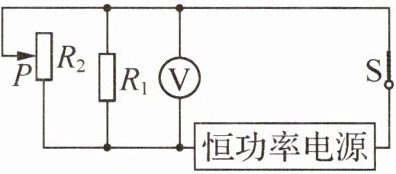

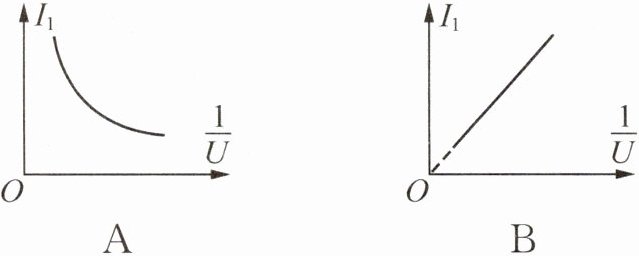

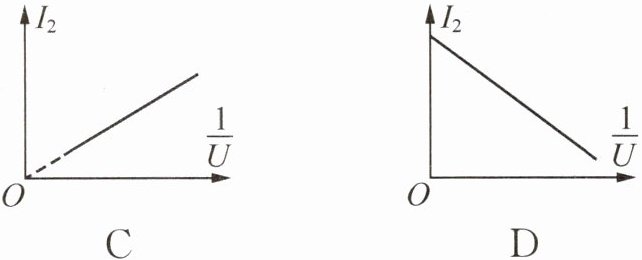

8. （2024·江苏南通二模）如图电路中，电源为恒功率电源，工作时输出的总功率大小恒定，$R_1$ 为定值电阻. 移动滑动变阻器 $R_2$ 的滑片 P，下列表示通过 $R_1$ 的电流 $I_1$、通过 $R_2$ 的电流 $I_2$ 随电压表示数的倒数 $\frac{1}{U}$ 的变化关系图线中，可能正确的是 （ ）

答案： A
